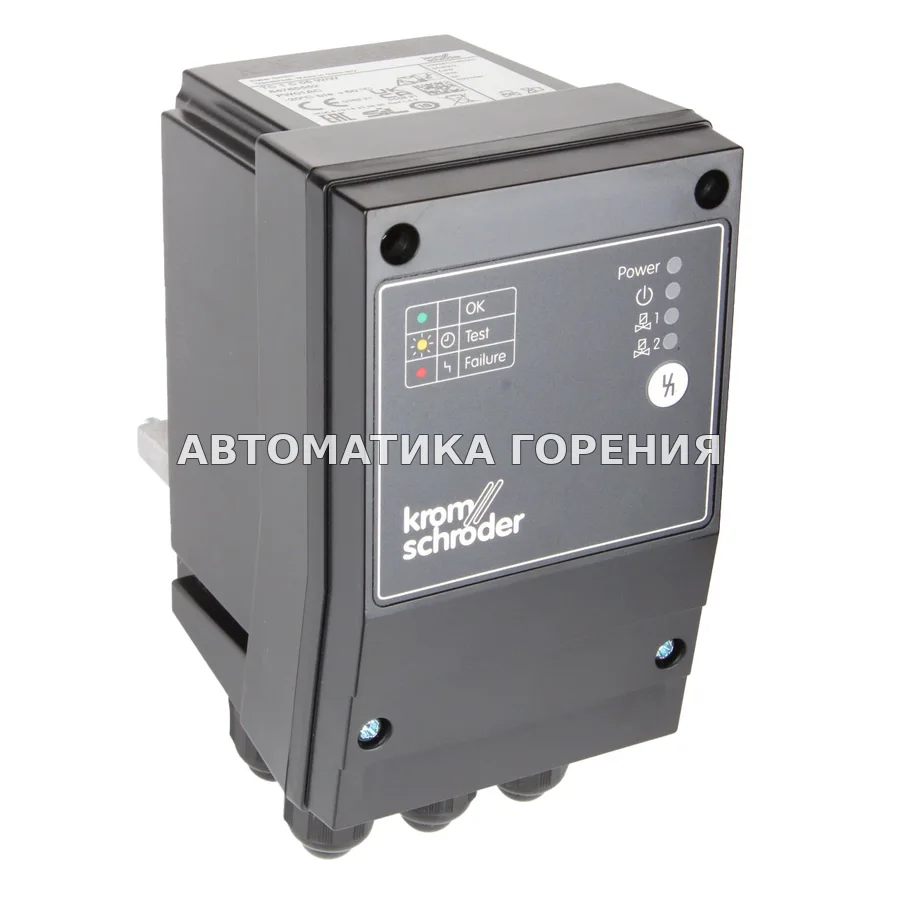

Автомат контроля герметичности Kromschroder TC1C05W/W 84765552 для газовой горелки

<p>Контроль герметичности Kromschroder 84765552 TC 1C05W/W.</p><p>Прибор контроля герметичности проверяет два предохранительных клапана до и/или после работы горелки. Регулируемое время измерения (5-30 с) даёт возможность учесть разные контролируемые объёмы, утечки и давления на входе. Сертификация ЕС.</p><p>Основные параметры исполнения: применение: для установки на CG; давление на входе: pu макс. 500 мбар; напряжение питания: 230 В~, 50/60 Гц; напряжение управления: 230 В~, 50/60 Гц.</p><p>Kromschroeder 84765552 пришёл на смену артикулам 84765510, 84765511, 84765512, 84765513, 84765514, 84765515, 84765516, 84765517, 84765519, 84765520, 84765521, 84765522, 84765523, 84765524, 84765525, 84765526, 84765527.</p><p>Контроль герметичности TC проверяет исправность обоих клапанов перед каждым пуском или после каждого останова системы с двумя предохранительными клапанами.</p><p>Цель - выявить недопустимую утечку на одном из газовых клапанов и не допустить пуска горелки. Второй газовый клапан продолжает исправно работать и обеспечивает безопасную отсечку подачи газа.</p><p>Применяется на промышленном термическом оборудовании, котлах и дутьевых горелках.</p><p>Стандарты ISO 13577-2, EN 746-2 и EN 676 предписывают контроль герметичности при мощности свыше 1200 кВт (NFPA 86: от 117 кВт или 400 000 Btu/h совместно с визуальным индикатором).</p><p>При использовании контроля герметичности от предварительной продувки камеры сгорания при определённых условиях согласно EN 746-2 можно отказаться. В этом случае система должна сбрасывать газ в безопасную зону.</p><p>Контроль герметичности TC&#160;1V устанавливается непосредственно на фланец любой арматуры valVario. Для всех типоразмеров предусмотрено одно исполнение.</p><p>TC&#160;1C применяется для комбинированной арматуры CG 1-3. Для монтажа в комплект входит переходная пластина.</p><p>Контроль герметичности TC 2 применяется с газовыми электромагнитными клапанами любого номинального размера, быстро открывающимися или медленно открывающимися со стартовым расходом. Проверку герметичности пневматических или медленно открывающихся клапанов без стартового расхода можно выполнять с помощью дополнительных вспомогательных клапанов.</p><p>Медленно открывающиеся клапаны с электроприводом VK до DN 65, соединённые фланцами напрямую, также могут проверяться TC 2 в диапазоне температур от 0 до 60&deg;C (32-140&deg;F).</p><p>Для монтажа TC 2 предусмотрена переходная пластина.</p><p>Контроль герметичности TC&#160;3 - универсальный прибор для быстро и медленно открывающихся газовых электромагнитных клапанов любого номинального размера, а также для клапанов с электроприводом. Проверка герметичности выполняется с клапанами, установленными в TC 3.</p>
