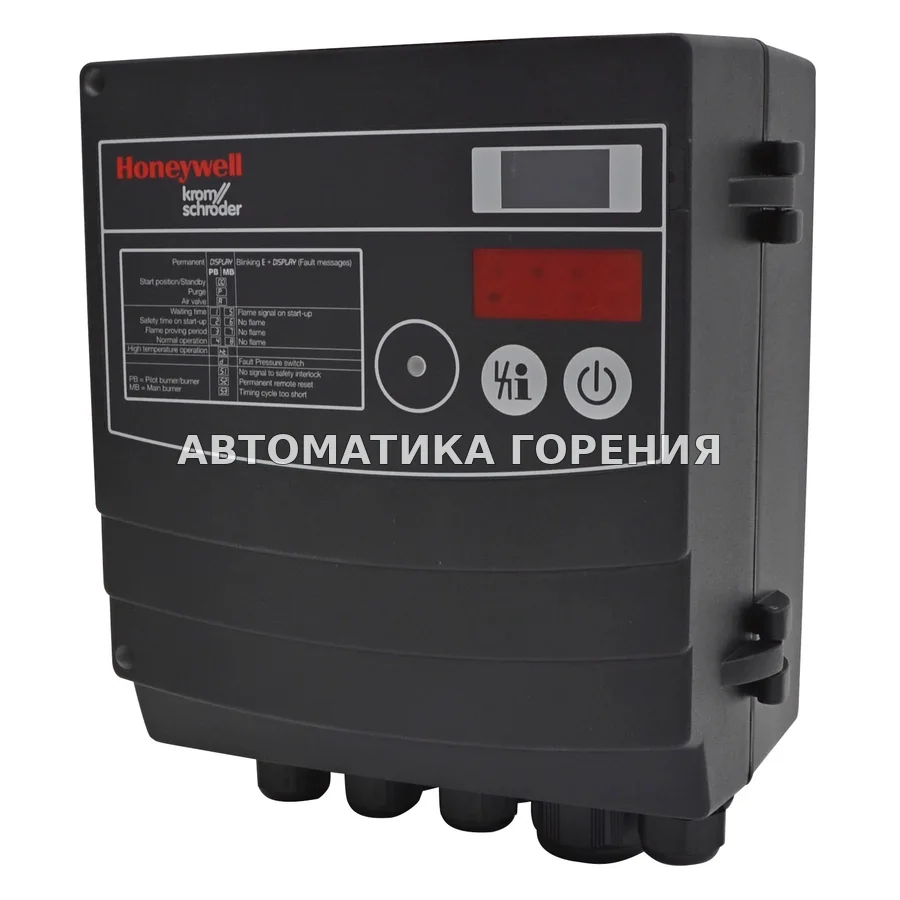

Блок управления Kromschroder BCU480W2P2C0D0000K1E0-/LM400WF3O0E0 88683252 для газовой горелки

<p>Топочный автомат Kromschroder 88683252 BCU 480W2P2C0D0000K1E0-/LM400WF3O0E0-.</p><p>Корпус для монтажа по месту, для управления, розжига и контроля газовых горелок с импульсным, модулируемым или ступенчатым регулированием. Непрерывный режим с ионизационным контролем пламени или UV-контролем с датчиком UVD. Повторно-кратковременный режим с UV-датчиком UVS. Индикация состояния программы, параметров прибора и сигнала пламени. Ручной режим. Диагностика и настройка параметров через оптический интерфейс с помощью программы BCSoft. Испытан и сертифицирован по типовому образцу ЕС, допуски FM и EAC, допуск для систем до SIL 3 (соответствует PL e).</p><p>Основные параметры исполнения: серия: исполнение для пилотной и основной горелок; напряжение питания: 230 В перем. тока, 50/60 Гц; трансформатор розжига: 8 кВ, 20 мА, ПВ 19 %; фланцевая плита: M32; блок контроля герметичности: нет; высокотемпературный режим: нет; функция входа: нет.</p><p>Запчасти для Kromschroeder 88683252 (4 шт.):</p><ul><li><a href="/products/kromschroder-74924876">74924876 Соединительный штекер BCU 4xx..K1 &times;1</a></li><li><a href="/products/kromschroder-74966105">74966105 LM 400WF3E0O0- (74926105) &times;1</a></li><li><a href="/products/kromschroder-74960707">74960707 Фланцевая плата BCU4xx P2 &times;1</a></li><li><a href="/products/kromschroder-74923416">74923416 TZI 8-20/19WZ (TRE820PISOH2) &times;1</a></li></ul><p>Kromschroder 88683252 пришёл на смену артикулам 88610280.</p><p>См. также видео &#171;Kromschr&ouml;der BCU&#160;4 Series - Next-Generation Burner Control Unit&#187; на немецком, английском или китайском языке.</p><p>Блок управления горелкой нового поколения BCU 480 объединяет в компактном металлическом корпусе топочный автомат, трансформатор розжига, переключатель ручного/автоматического режима, индикацию рабочих состояний и неисправностей и интерфейс пользователя (HMI). Он заменяет предыдущую линейку изделий с тем же названием и подходит практически для любых многогорелочных применений в металлургической, керамической, пищевой и автомобильной промышленности.</p><p>Применяется для промышленных горелок с прямым розжигом неограниченной мощности. Горелки могут иметь плавное или ступенчатое регулирование. Установка в непосредственной близости от контролируемой горелки упрощает интеграцию в систему.</p><p>На промышленных печах он разгружает центральную систему управления печью, беря на себя задачи, относящиеся к горелке, например обеспечивает розжиг горелки в безопасном состоянии при повторном пуске.</p><p>Управление воздухом на BCU..F1 или F3 помогает системе управления печью в задачах охлаждения, продувки и регулирования мощности. Блок управления горелкой имеет интерфейс, через который для ступенчатого или плавного регулирования мощности горелки можно управлять воздушным клапаном или сервоприводом.</p><p>Состояние программы, параметры устройства, коды ошибок, статистика и уровень сигнала пламени легко и удобно считываются на четырёхразрядном дисплее прибора.</p><p>Для пусконаладки, обслуживания и диагностики горелкой можно управлять вручную.</p><p>Управление питанием по фазе снижает затраты на монтаж и кабельную проводку. Клапаны и трансформатор розжига питаются от фазы L1 / напряжения питания BCU, а не через цепь блокировок безопасности.</p><p>Контролируемые выходы для сервопривода и клапана размещены в съёмном силовом модуле LM 400, который при необходимости легко заменяется.</p><p>Силовой модуль LM 400 с подключениями для клапанов, сервопривода и параметрируемыми сигнальными контактами</p><p>Благодаря опциональной встроенной системе проверки клапанов можно проверять клапаны на герметичность путём опроса внешнего реле давления газа или проверять, закрыты ли газовые клапаны.</p><p>Опционально BCU может быть сконфигурирован для высокотемпературного режима. В высокотемпературном режиме BCU может контролировать пламя косвенно - по температуре.</p><p>С помощью программы BCSoft через опциональный оптоадаптер с BCU можно считывать параметры, аналитическую и диагностическую информацию. При необходимости параметры устройства легко корректируются в BCSoft. Все действующие параметры сохраняются на встроенной чип-карте параметров. Чип-карту можно извлечь из старого прибора и установить в новый BCU для переноса параметров, например при замене прибора.</p><p>Блок управления горелкой совместим с IIoT благодаря шинному модулю BCM 400. С помощью BCM блок BCU можно включить в стандартизованную сеть промышленной шины (PROFIBUS, PROFINET или EtherNet/IP). Объединение в сеть промышленной шины позволяет управлять блоком управления горелкой BCU и контролировать его из системы автоматизации (например, ПЛК), а также открывает широкие возможности визуализации процесса.</p>
