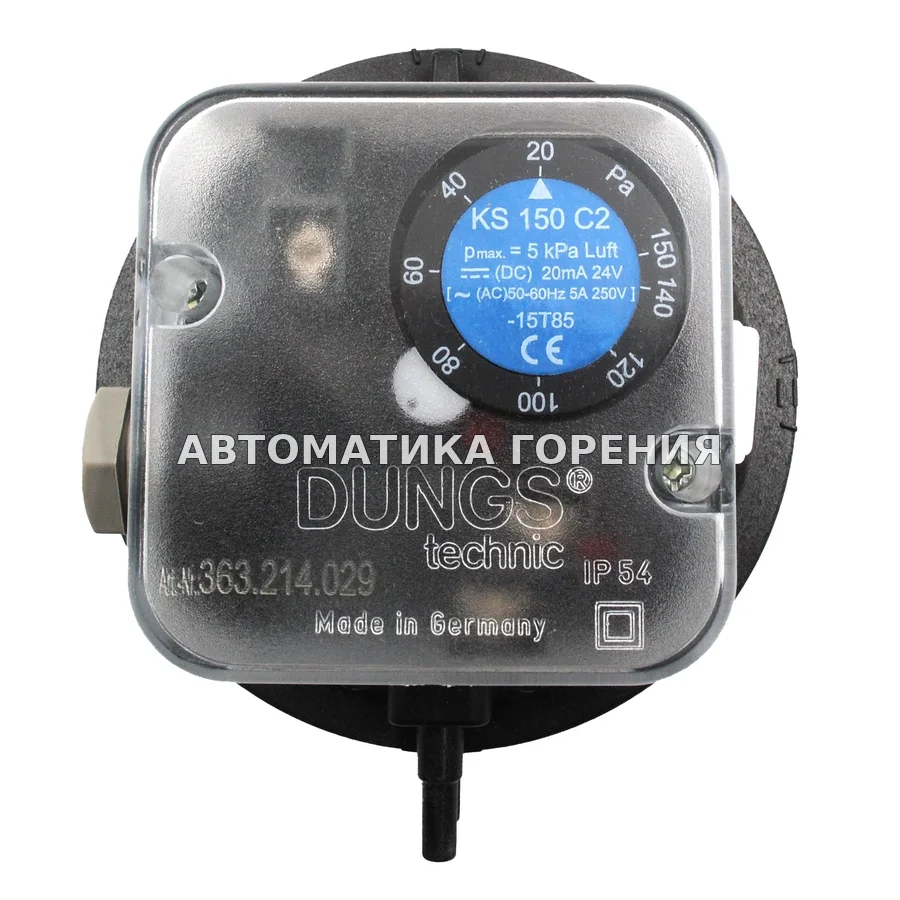

Датчик-реле давления Dungs KS150C2 217773 для газовой горелки

<p>Реле давления Dungs KS150C2 217773 используется для мониторинга вакуумного давления, перепадов давления и избыточного давления газа и воздуха. При выходе разницы давления за установленные пределы, происходит замыкание контакта, что отправляет сигнал на управляющее устройство. Благодаря наличию регулируемой шкалы с цифровыми обозначениями уставок, настройка датчика осуществляется легко и точно.</p> <p>Технические характеристики датчика-реле давления Дунгс 217773 KS150C2:</p> <ul> <li>Устанавливаемый диапазон измерения: 20-150 Па</li> <li>Диапазон срабатывания: 18 Па</li> <li>Макс. рабочее избыточное давление: 5 кПа</li> <li>Макс. рабочее давление: 50 мбар (5 кПа)</li> <li>Температура окружающей среды: &ndash;15 &deg;C ... +85 &deg;C</li> <li>Температура рабочей среды: &ndash;15 &deg;C ... +85 &deg;C</li> <li>Температура хранения: &ndash;30 &deg;C ... +85 &deg;C</li> <li>Вид защиты: IP 54</li> </ul> <p>Положение датчика давления Dungs KS150C2 217773 при установке:</p> <ul> <li>При установке в горизонтальном положении реле давления срабатывает при давлении, превышающем установленное примерно на 0,2 мбар.</li> <li>При установке в перевернутом горизонтальном положении реле давления срабатывает при давлении, меньшем установленного примерно на 0,2 мбар.</li> <li>При установке в промежуточном положении реле давления срабатывает при давлении, отличающемся от установленного значения не более чем на &plusmn; 0,2 мбар.</li> </ul> <p>Настройка датчика-реле давления Дунгс 217773 KS150C2:</p> <ol> <li>Снимите кожух, используя специальный инструмент: отвертку No 3 или PZ 2.</li> <li>Аккуратно удалите кожух.</li> <li>Установите реле давления Dungs 217773 KS150C2 на нужное значение давления, воспользовавшись регулировочным колесиком со шкалой.</li> <li>Верните кожух на место.</li> </ol> <p>Электрическое подключение датчика-реле давления Дунгс 217773 KS150C2:</p> <ul> <li>Подключение осуществляется через кабельный ввод PG11 с разгрузкой от усилий натяжения, на винтовых зажимах для кабеля диаметром от &empty;7 до &empty;12,5 мм.</li> <li>Контакты включения прибора изготовлены из гальванически позолоченного чистого серебра и рассчитаны на постоянный ток 24 В; 0,02 А. При использовании прибора в стандартных условиях для переменного тока 250 В (резистивная нагрузка 5 А), индуктивная нагрузка 3 А, позолоченное покрытие контактов выгорает.</li> </ul>
