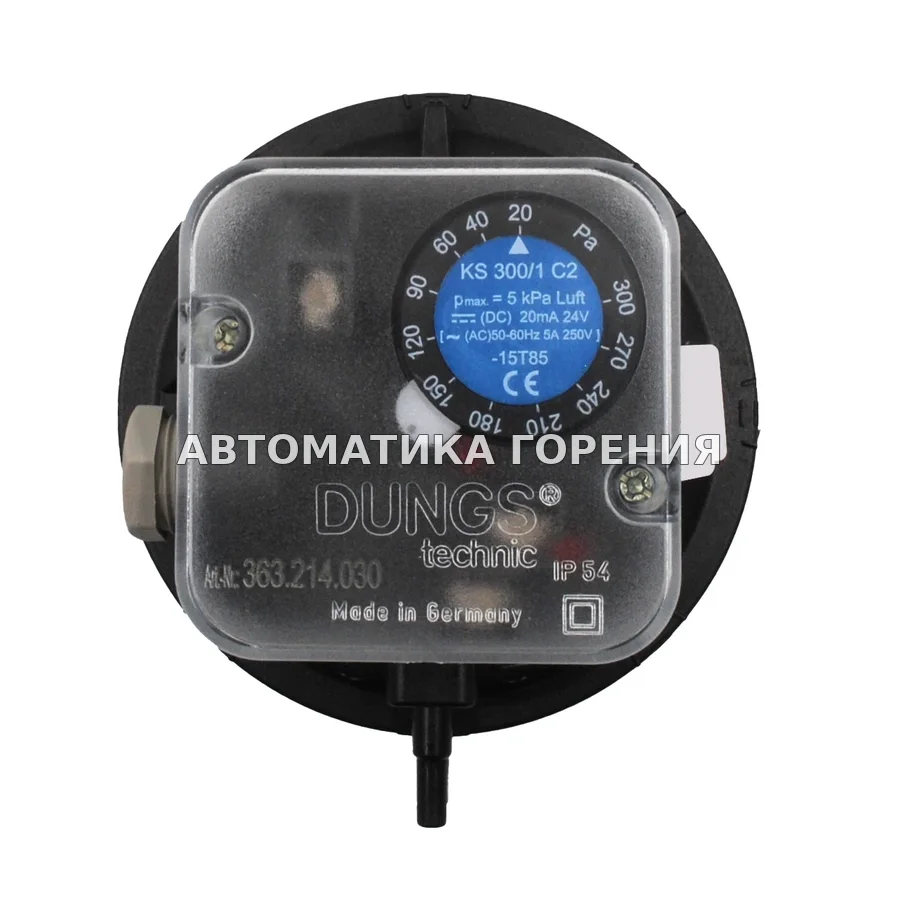

Датчик-реле давления Dungs KS300/1C2 224390 для газовой горелки

<p>Реле давления Dungs 224390 KS300/1C2 контролирует разрежение, разницу и избыточное давление газа и воздуха. При выходе давления за допустимые пределы, контакт замыкается и подает сигнал на управляющее устройство. Регулировка уставок с цифровой шкалой облегчает настройку.</p> <p>Технические характеристики датчика давления Дунгс 224390 KS300/1C2:</p> <ul> <li>Устанавливаемый диапазон измерения: 20-300 Па</li> <li>Диапазон срабатывания: 20 Па</li> <li>Макс. рабочее избыточное давление: 5 кПа</li> <li>Макс. рабочее давление: 50 мбар (5 кПа)</li> <li>Температура окружающей среды: &ndash;15 &deg;C ... +85 &deg;C</li> <li>Температура рабочей среды: &ndash;15 &deg;C ... +85 &deg;C</li> <li>Температура хранения: &ndash;30 &deg;C ... +85 &deg;C</li> <li>Вид защиты: IP 54</li> </ul> <p>Положение реле давления Дунгс 224390 KS300/1C2 при монтаже:</p> <ul> <li>При горизонтальном монтаже реле давления срабатывает при давлении, большем примерно на 0,2 мбар.</li> <li>При перевернутом горизонтальном монтаже реле давления срабатывает при давлении, меньшем примерно на 0,2 мбар.</li> <li>При промежуточном монтаже реле давления срабатывает при давлении, отличающемся от заданного не более чем на &plusmn;0,2 мбар.</li> </ul> <p>Регулиpование датчика давления Dungs 224390 KS300/1C2:</p> <ul> <li>Снять кожух с помощью отвертки No 3 или PZ 2.</li> <li>Снять кожух.</li> <li>Установить заданное давление с помощью регулировочного колесика со шкалой.</li> <li>Установить кожух на место.</li> </ul> <p>Электрическое подключение pеле давления Дунгс 224390 KS300/1C2:</p> <ul> <li>Через кабельный ввод PG11 с разгрузкой от усилий натяжения, на винтовых зажимах для кабеляот &empty;7 до &empty;12,5 мм.</li> <li>Контакты включения прибора изготовлены из гальванически позолоченного чистого серебра, для постоянного тока 24 В; 0,02 А. При использовании приборов в обычной технике переменный ток 250 В, (резистивая нагрузка 5 А), индуктивная нагрузка 3 А при позолоченное покрытие контактов сгорает.</li> </ul>
