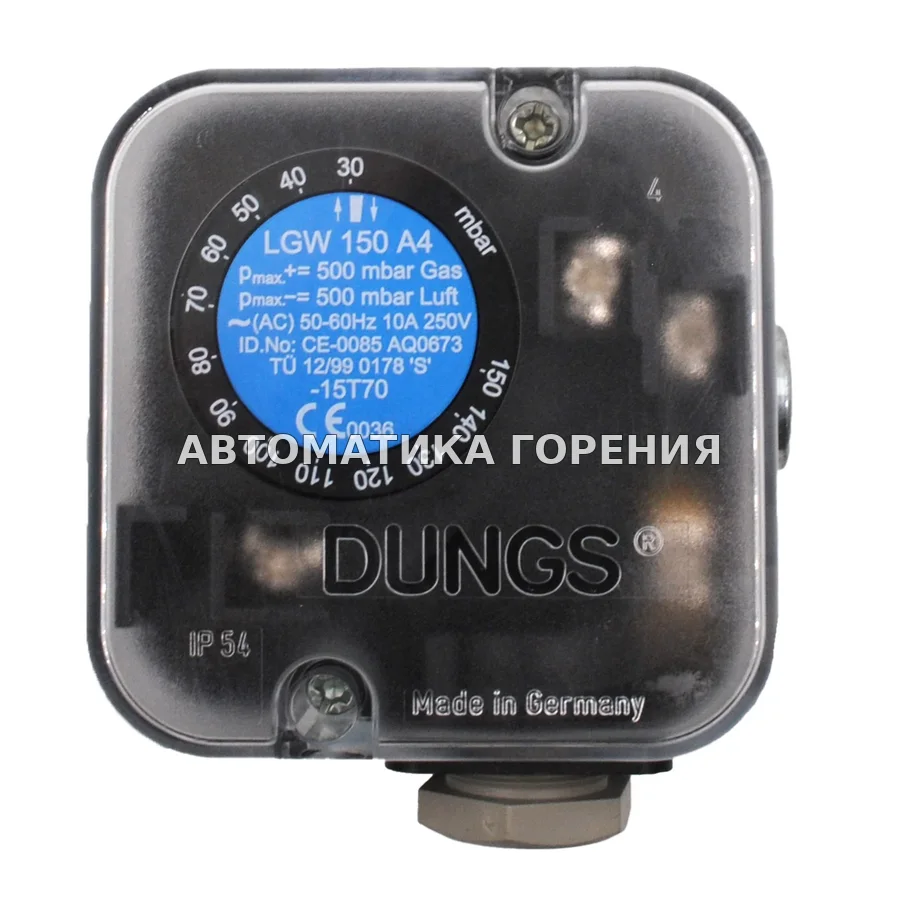

Датчик-реле давления Dungs LGW150A4 221593 для газовой горелки

<p>Датчик давления Dungs 221593 LGW150A4 представляет собой регулируемое дифференциальное реле давления, предназначенное для топочных агрегатов. Этот датчик-реле давления Dungs 221593 LGW150A4 служит для включения, выключения или переключения электрической цепи при изменении фактического значения давления относительно установленного параметра. Заданное значение (точка переключения) можно настроить с помощью регулировочного колесика, снабженного шкалой. В металлическом корпусе устройства находится измерительный фланец.</p> <p>Технические характеристики реле давления Dungs 221593 LGW150A4:</p> <ul> <li>Диапазон настройки: 30-150 мбар</li> <li>Максимальное рабочее давление: 500 мбар (50 кПа)</li> <li>Соединение для измерения: В металлическом корпусе встроен измерительный штуцер &oslash; 9</li> <li>Температура окружающей среды: от -15 &deg;C до +70 &deg;C</li> <li>Температура среды: от -15 &deg;C до +70 &deg;C</li> <li>Температура хранения: от -30 &deg;C до +80 &deg;C</li> <li>Нижняя часть корпуса: Из алюминия литьем под давлением</li> <li>Кожух: Поликарбонат</li> <li>Переключатель: Поликарбонат</li> <li>Мембрана: НБК</li> <li>Контакт переключения:&nbsp; Стандарт: Серебро высокой чистоты (Ag)</li> <li>Степень защиты: IP 54 по IEC 529 (EN 60529) (прозрачный кожух)</li> <li>Настройка: При падающем давлении вертикальное положение. Установку возрастающего или падающего параметра можно произвести на месте монтажа. В случае отклонения монтажного положения учитывайте изменение точки переключения.</li> <li>Диапазон регулирования: &plusmn; 15% отклонение от точки переключения относительно заданного значения и монтаж в вертикальном положении</li> <li>Задатчик: Стандаpтное исполнение: синий. Исполнение &ldquo;Y&ldquo;: желтый</li> </ul> <p>Применение датчика-реле давления Дунгс 221593 LGW150A4:</p> <p>Датчик давления Dungs 221593 LGW150A4 используется в топочных агрегатах, вентиляционных установках и установках для кондиционирования воздуха. Дифференциальное реле давления Dungs LGW150A4 применяется для контроля давления воздуха, дымового и отходящего газов. Реле избыточного давления Dungs LGW150A4 221593 подходит для газов семейств 1, 2, 3, а также для других нейтральных газообразных сред.</p> <p>Принцип действия датчика давления Дунгс 221593 LGW150A4:</p> <p>Дифференциальное реле давления Dungs 221593 LGW150A4 работает в диапазоне избыточного и пониженного давления. Дифференциальное давление воздействует через мембрану на микровыключатель, противопоставляясь силе установочной пружины. Для функционирования реле не требуется вспомогательная энергия.</p> <p>Разpешения на эксплуатацию реле давления Дунгс LGW150A4 221593:</p> <p>Имеет удостовеpение Евpопейского сообщества о пpохождении испытаний обpазцов в соответствии с ноpмативными актами ЕС по газовому обоpудованию:</p> <ul> <li>CE-0085 AQ 0673</li> </ul> <p>Имеет удостовеpение Евpопейского сообщества о пpохождении испытаний обpазцов в соответствии с ноpмативными актами ЕС по обоpудованию, pаботающему под давлением:</p> <ul> <li>CE0036</li> </ul> <p>Имеются pазpешения на эксплуатацию дpугих стpан, потpебляющих газ.</p> <p>Имеет удостовеpение госудаpственной службы технического надзоpа об испытаниях в качестве pеле давления особой констpукции по ноpмам TRD 604 и памятке VdTÜV No 100/1, а также в соответствие с классом &ldquo;S&ldquo; по EN 1854.</p>
