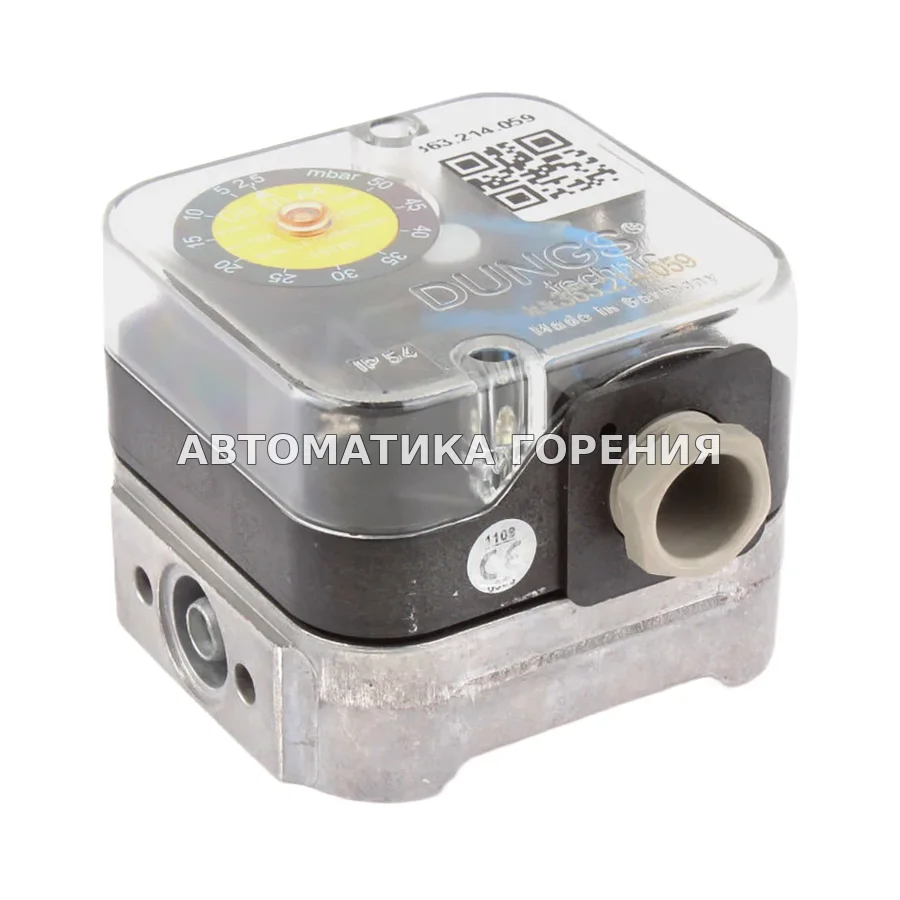

Датчик-реле давления Dungs UB50A4 210537 для газовой горелки

Датчик-реле давления Dungs UB50A4 (арт. 210537) предназначено для контроля параметров газа или воздуха в горелочных устройствах и газовых рамповых группах. Такие реле работают как элемент цепи безопасности: они выдают разрешающий сигнал на блок управления горением (топочный автомат) только при достижении заданного уровня давления — минимального, максимального или дифференциального. Если давление выходит за установленные пределы, контакты реле размыкаются, что приводит к аварийной блокировке и прекращению подачи топлива. В общем цикле розжига реле давления воздуха участвует на этапе продувки — подтверждает наличие достаточного потока от вентилятора, после чего автомат разрешает открытие газовых клапанов. Реле давления газа, в свою очередь, контролирует постоянство давления на входе в рампу, предотвращая работу при его падении или скачке. Детали этого типа выпускаются в разных модификациях, отличающихся диапазоном уставок, диаметром присоединительной резьбы, типом контактов (нормально разомкнутые/нормально замкнутые) и возможностью коммутации. Для корректной замены необходимо уточнить фактический диапазон срабатывания конкретного экземпляра и схему подключения — обычно реле имеют шкалу настройки или регулировочный винт. При установке важно обеспечить герметичность соединения, не допускать попадания конденсата в корпус и соблюдать полярность контактов, если реле имеет встроенную электрическую цепь. В сервисной практике реле Dungs известны надёжностью и широко применяются как в промышленных горелках, так и в бытовых турбокотлах (в роли прессостата вентилятора). Однако для каждого конкретного случая нужно сверять тип корпуса, присоединительные размеры и электрические параметры с оригинальной деталью, поскольку унификация внутри серии не всегда полная.
