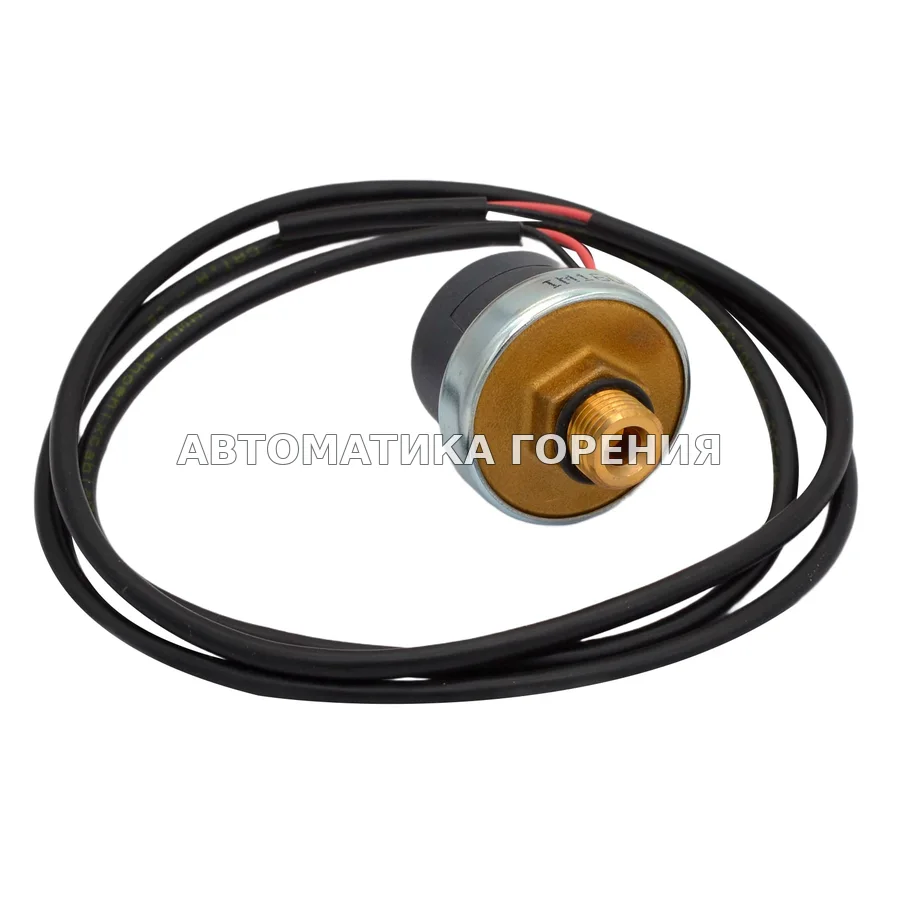

Датчик-реле давления Ma-Ter ETX5 K0001280 для газовой горелки

Датчик-реле давления Ma-Ter ETX5 относится к устройствам контроля давления газообразных сред — воздуха или газа. Такие блоки выполняют функцию разрешения или блокировки работы горелки в зависимости от того, достигнут ли заданный порог давления. Они участвуют в цикле безопасности: реле давления воздуха подтверждает наличие достаточного потока от вентилятора после продувки, а реле давления газа контролирует минимальное и/или максимальное давление на рампе и отключает подачу топлива при выходе параметров за границы. Сигнал от реле передаётся в топочный автомат (блок управления горением), который при отсутствии подтверждения останавливает работу и переводит горелку в аварийную блокировку. При подборе таких реле обращают внимание на тип контролируемой среды (газ или воздух), диапазон уставок (в каких пределах срабатывает контакт), способ электрического подключения и максимальное допустимое давление. В бытовых турбокотлах реле давления воздуха чаще всего используется как прессостат для подтверждения работы вентилятора перед розжигом. Реле давления газа обычно устанавливают на газовой рампе вместе с фильтром, стабилизатором и клапанами. При замене важно, чтобы новое реле имело аналогичный диапазон настройки и тип контактов (нормально открытый или нормально закрытый), а его электрические характеристики (напряжение и ток) соответствовали схеме автоматики горелки. Необходимо также убедиться в герметичности импульсных линий и отсутствии загрязнений в камере мембраны. Для точной замены рекомендуется свериться с документацией производителя или данными на шильдике демонтируемого реле.
