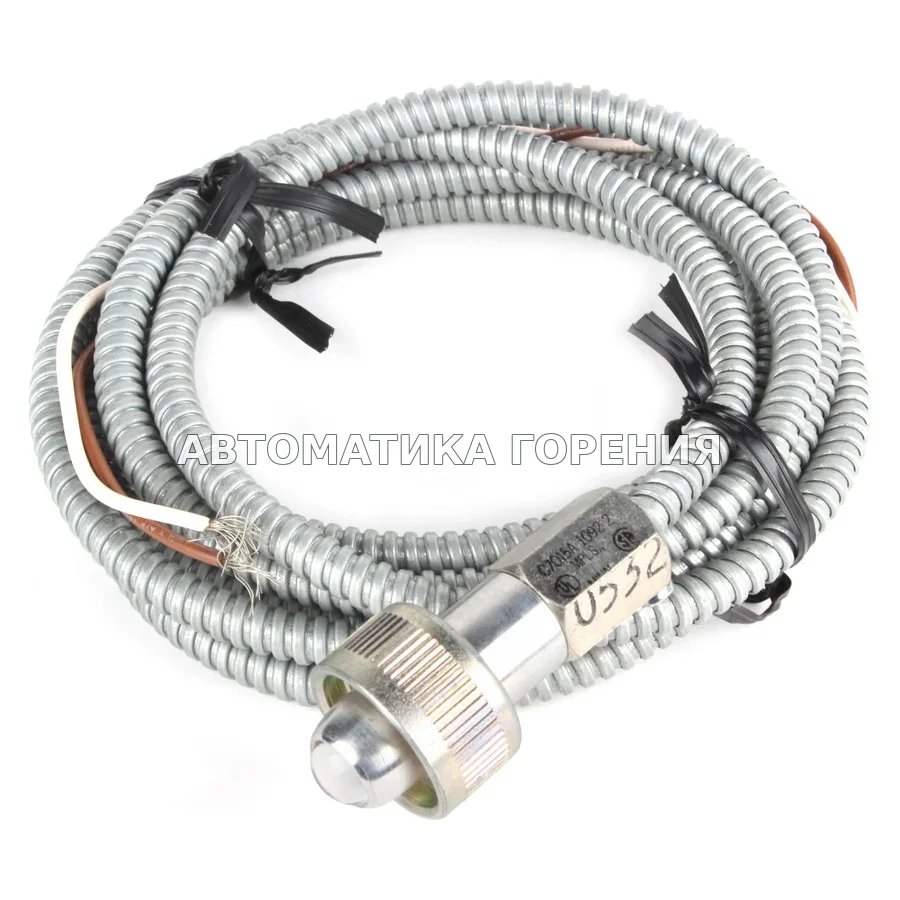

Детектор пламени Honeywell C7015A1092 C7015A1092/U для газовой горелки

<p>Сенсор пламени Honeywell C7015A1092/U включает в себя фотоэлемент из сульфида свинца, чувствительный к инфракрасному излучению, испускаемому при сжигании таких видов топлива, как природный газ, нефть и уголь.</p> <p><strong>Основные положения</strong></p> <ul> <li>Особенно подходит для комбинированного или двухтопливного излучения и совместим с широким спектром применений с использованием пламени.</li> <li>При правильной установке можно контролировать контрольное пламя и/или пламя основной горелки.</li> <li>Легко монтируется на стандартную смотровую трубу диаметром 3/4 дюйма.</li> <li>Фотоэлемент из сульфида свинца подключается к электрической розетке в сборе C7015A и может быть заменен в полевых условиях.</li> <li>Чувствительность фотоэлемента из сульфида свинца к инфракрасному излучению.</li> <li>Доступны модели с длиной подводящего провода 30, 48 и 96 дюймов [0,76, 1,22, 2,64 м].</li> <li>Гибкий металлический кабель защищает и электрически экранирует провода детектора.</li> <li>Доступные аксессуары включают тепловой блок, уплотнительный адаптер, втулку редуктора, поворотное крепление и диафрагменную пластину.</li> </ul> <p><strong>Характеристики</strong></p> <ol> <li>Свинцовый провод: 96 В</li> <li>Длина: 2.44 м</li> <li>Cвинцово-сульфидный элемент: 104662D</li> </ol> <p><strong>Установка</strong></p> <ol> <li>Провода детектора пламени должны быть как можно короче. Максимальная длина подводящего провода от датчика lame до устройства защиты от пламени составляет 50 футов [15,2 м].</li> <li>Удлинители проводов датчика пламени должны быть проложены отдельно в жестком или гибком металлическом трубопроводе. Когда провода рамочного детектора выходят из трубопровода, они должны быть как можно короче, скручены и не должны включаться в пучки или каналы, содержащие другие провода. Жесткий металлический трубопровод предпочтителен, когда провода детектора пламени удлинены, но можно использовать гибкий металлический трубопровод, который поддерживается для минимизации перемещения.</li> <li>Экран гибкого кабеля детектора пламени должен быть заземлен на подоснову управления защитой от пламени либо непосредственно, либо через систему подключения металлического шкафа, содержащую подоснову управления защитой от пламени и провода детектора пламени</li> <li>При прокладке проводов датчика пламени через распределительные коробки идентифицируйте распределительные коробки с помощью чувствительных к давлению меток, прилагаемых к датчику пламени.</li> <li>Underwriters laboratories inc. требует, чтобы на распределительной коробке была маркировка, указывающая на невозможность подключения других проводов через него. Наклейте наклейку с предупреждением на соединительную коробку.</li> <li>Максимально увеличьте расстояние между высоковольтными проводами преобразователя зажигания и проводами датчика пламени, чтобы избежать помех при зажигании.</li> </ol>
