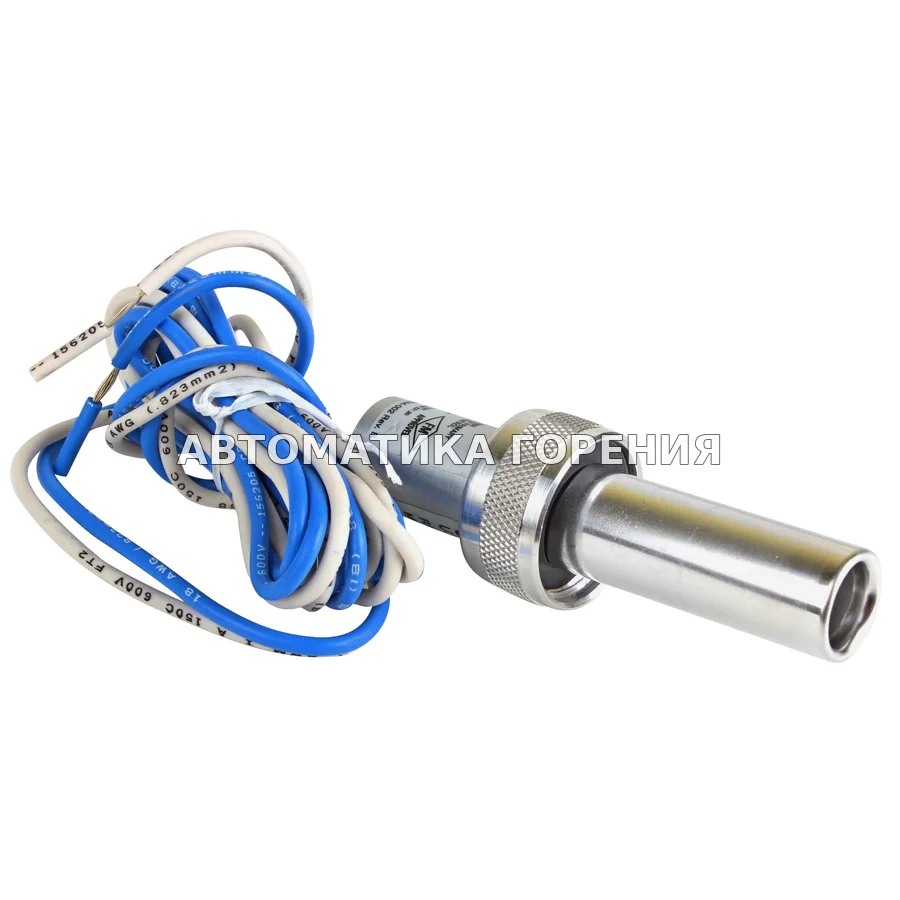

Детектор пламени Honeywell C7035A1023 C7035A1023/U для газовой горелки

<p>Фотоэлементы Honeywell C7035A1023/U служат для определения наличия ультрафиолетового излучения выделяемого пламенем. Детекторы пламени используются с системами контроля пламени Honeywell для обнаружения наличия пламени в газовых, нефтяных и комбинированных горелках.</p> <h2>Особенности</h2> <ul> <li>Сенсоры пламени Resideo C7035A1023/B используются вместе с усили&shy;телями R7249A, R7290A, R7749B и R7849A, B и соответствующими устройствами управления Honeywell.</li> <li>Датчик контроля пламени C7035A1023 имеет встроенную манжету с внутренней резьбой 1-11-1/2 NPSM для установки на однодюймовой смотровой трубке.</li> <li>Корпус детектора пламени Ханивел C7035 A 1023 соответствует требованиям Underwriters Laboratories Inc. по защите от проникновения влаги и стандарту NEMA для шкафов типа 4 и 4X.</li> <li>При правильной установке C7035A 1023 могут использоваться при давлении до 5 psi.</li> <li>Трубка считывания ультрафиолетового излучения C7035A 1023/U заменяется в полевых условиях.</li> <li>Два детектора пламени C7035 A 1023/B можно соединять параллельно в случаях, когда считывание пламени затруднено.</li> </ul> <p><strong>Характеристики</strong></p> <p>Обнаружение пламени: Конец пламени.</p> <p>Диапазон окружающей температуры: От -18&deg;C до +121&deg;C или от -40&deg;C до +121&deg;C, в зависимости от модели.</p> <p>Максимально допустимое давление: 5 psi (34,5 кПа).</p> <p>Установка: Манжет с внутренней резьбой 1-11-1/2 NPSM для установки на смотровой однодюймовой трубке. (У имеющей сертификат DIN модели C7035A1064 резьба 1-11 BSP.P1)</p> <p>Электрические соединения: Два провода 6 футов [1.83 м], с цветной кодировкой, NEC Class 1, рассчитанные до 204&deg;C. Одна модель поставляется с проводами длиной 12 фута [3.66 м]). Сзади детектора имеется резьба 1/2-14 NPSM для подсоединения провода.</p> <h4><strong>Запасные части</strong></h4> <ol> <li>Фланцевое уплотнение 129808</li> <li>Трубка считывания ультрафиолетового излучения 139464M ‑18&deg; &ndash; + 121&deg;C</li> <li>Трубка считывания ультрафиолетового излучения 139464N ‑18&deg; &ndash; + 121&deg;C</li> </ol> <h2><strong>Основные требования к установке ультрафиолетового детектора пламени</strong></h2> <p>Пламя создает ультрафиолетовое излучение, которое невидимо человеческому глазу, но может фиксироваться специальной трубкой считывания ультрафиолетового излучения. Имеются два требования, которые необходимо выполнять при установке ультрафиолетового датчика:</p> <ul> <li>Детектор должен быть в зоне прямой видимости пламени.</li> <li>На детектор не должно попадать другое ультрафиолетовое излучение, прежде всего от искр зажигания.</li> <li>Детектор должен обязательно &laquo;видеть&raquo; пламя и поэтому он должен располагаться максимально близко к пламени насколько позволяют физи&shy;ческие условия и ограничения по температуре.</li> </ul> <h4><strong>Сертификация</strong></h4> <p>Underwriters Laboratories Inc.: сертификат MP268.</p> <p>Сертификат Canadian Standards Association: Master Report LR 95329-1.</p> <p>Сертификат Factory Mutual.</p> <p>Сертификат Industrial Risk Insurers.</p>
