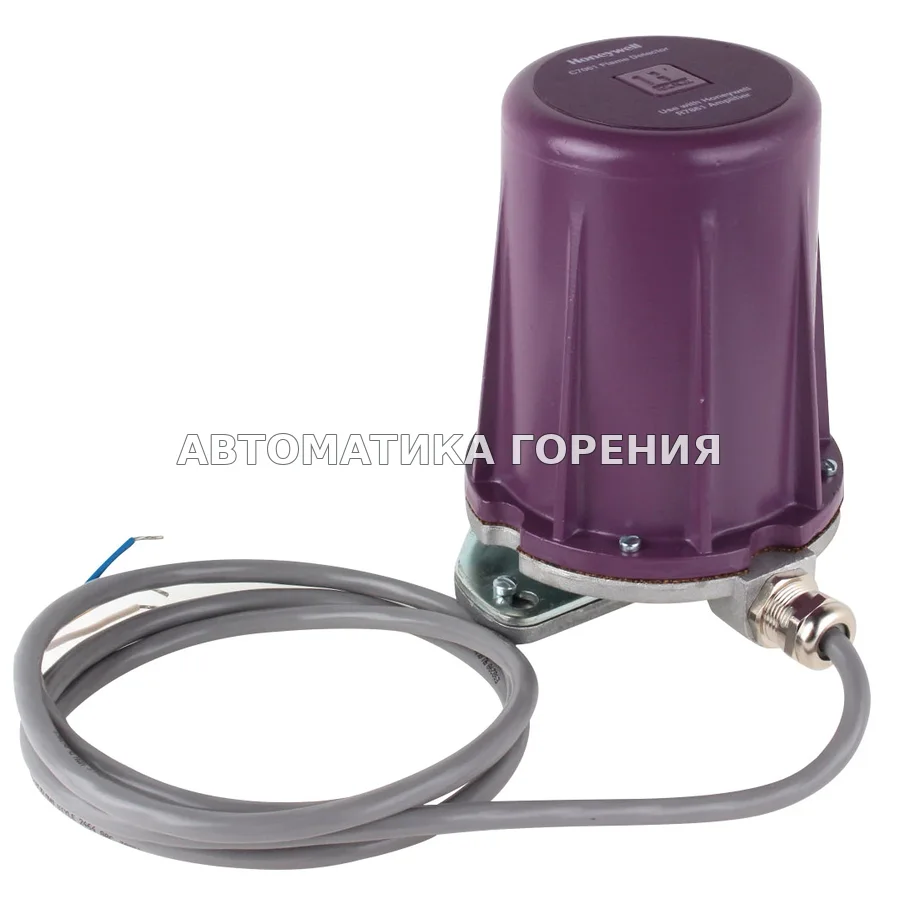

Детектор пламени Honeywell C7061A1004 C7061A1004/U для газовой горелки

<p>Датчик пламени Honeywell C7061A1004 представляет собой детектор пламени с динамическим самоконтролем, предназначенный для регистрации ультрафиолетового излучения, генерируемого при сгорании газов, нефти или иных видов топлива.</p> <p>Сенсор пламени Resideo C7061A1004 предназначен для стандартного применения.</p> <p>Детектор пламени предназначен для использования совместно с усилителем сигнала ультрафиолетового излучения с динамическим самоконтролем типа R7061 и реле контроля пламени R4348 или с усилителем сигнала ультрафиолетового излучения с динамическим самоконтролем типа R7861A и программаторами горелок серии 7800. Эти конфигурации обеспечивают создание замкнутого контура с функцией самоконтроля, который гарантирует работоспособность, как усилителя, так и детектора. Неправильный отклик детектора (ложное определение срыва пламени) приводит к аварийному останову и/или выдаче сигнала тревоги.</p> <p><strong>Описание</strong></p> <p>Детектор модели C7061F предназначен для применения в установках, требующих взрывозащищенного исполнения. Корпус детектора соответствует классификации EExd IIC T6.</p> <p>Детектор модели C7061F имеет штуцер с нормальной трубной резьбой (NPT) 1&rdquo; для крепления на визирующей трубке.</p> <p>Клеммная колодка на обеих моделях &ndash; зажимного типа, со съемными винтами и находится в отсеке детектора типа C7061A1004/U. Ячейка регистрации ультрафиолетового излучения содержит чувствительную к излучению трубку, узел затвора, клеммную колодку и увеличительную линзу. Датчик ультрафиолетового излучения может быть смонтирован на расстоянии до 300 м от программатора/реле контроля пламени.</p> <p><strong>Особенности </strong></p> <p>&bull; Колеблющийся затвор перекрывает падающее на датчик ультрафиолетовое излучение 12 раз в минуту (при использовании с усилителем R7861 в сочетании с программатором серии 7800) для выполнения датчиком ультрафиолетового излучения функции контроля. При использовании совместно с усилителем R7061 и реле контроля пламени R4348 частота колебаний затвора составляет 60 раз в минуту. Контроль компонентов схемы усилителя осуществляется микропроцессором в блоке управления серии 7800.</p> <p>&bull; Детекторы могут быть установлены горизонтально, вертикально или под любым углом. Для моделей C7061A1004/B с функцией самоконтроля требуется выполнить юстировку лицевой панели. Детекторы этих моделей имеют установочные опорные точки, обеспечивающие надлежащую работу механизма затвора.</p> <p>&bull; Трубку датчика ультрафиолетового излучения и кварцевое окно можно заменить на месте установки детектора.</p> <p>&bull; Два детектора пламени можно соединить параллельно с целью снижения вероятности ложных срабатываний системы в случаях затрудненного определения наличия пламени.</p> <p>&bull; Для облегчения определения наличия пламени детектор может быть смонтирован на поворотной опоре.</p> <p>&bull; Имеется трубка датчика ультрафиолетового излучения, рассчитанная на работу при температуре до -40&deg;C (-40&deg;F).</p> <p>&bull; Устройство имеет встроенную функцию контроля датчика ультрафиолетового излучения, используется совместно с усилителями R7061 и R7861 с динамическим самоконтролем.</p> <p>&bull; В качестве дополнительного оборудования могут быть установлены кварцевое смотровое окно, рассчитанное на высокое давление (50 фунтов/кв. дюйм (345 кПа)), увеличительная линза и виброизолирующая опора.</p> <p>&bull; Корпус соответствует стандарту степени защиты IP67.</p> <p>&bull; Теплостойкий блок, встроенный в монтажный фланец.</p> <p><strong>Технические характеристики </strong></p> <p>Модель: Ультрафиолетовый детектор пламени с функцией самоконтроля, в стандартном корпусе.</p> <p>Диапазон рабочих температур наружного воздух: от -40&deg;C до +70&deg;C (от -40&deg;F до +160&deg;F)&ldquo;(макс. температура наружного воздуха уменьшается на 1&deg;F на каждые 13&deg;F температуры на аспираторе свыше 160&deg;F).</p> <p>Температура хранения: от -51&deg;C до +85&deg;C (&ndash; 60 &deg;F до +185&deg;C)</p> <p>Напряжение и частота: 120 В~, 50/60 Гц</p> <p>Взаимозаменяемость: Модель не взаимозаменяема с детекторами пламени других моделей.</p> <p>Номинальное давление для кварцевого смотрового окн: макс. 138 кПа (20 фунтов/кв. дюйм)</p> <p>Вес: 3,3 кг (7,3 фунта)</p> <p>Монтаж и ориентация: Монтажный фланец с внутренней резьбой NPT 3/4" для крепления на визирующей трубе.</p> <p>Подключение: Кабель с разноцветными жилами, класс 1 NEC. Длина: 8 футов (2,4 м).</p> <p><strong>Запасные части и принадлежности</strong></p> <ul> <li>129464M Трубка детектора ультрафиолетового излучения.</li> <li>129464N Трубка детектора ультрафиолетового излучения; для работы при температурах до -40&deg;F (-40&deg;C)</li> <li>190971B Катушка и затвор</li> <li>114372 Кварцевое смотровое окно; номинальное давление 20 фунтов/кв. дюйм (138 кПа).</li> <li>114465 Прокладка, силиконовый каучук; для установки смотрового окна (требуются три штуки).</li> <li>120739 Прокладка, волоконно-неопреновая; для тепло[1]изоляции и уплотнения монтажного фланца.</li> <li>118367A Поворотная опора</li> <li>118369 Втулка, оцинкованная сталь, с внутренней резьбой NPT 3/4" на одном конце и наружной резьбой NPT 1" на другом конце. Для установки детектора с внутренней резьбой NPT 1" на визирующую трубу с резьбой 3/4" или на трубный ниппель и тройник для подсоединения подачи воздуха.</li> <li>120934 Монтажный фланец (алюминий) с внутренней резьбой NPT 3/4" для крепления на визирующей трубе.</li> <li>124198 Монтажный фланец (алюминий) с внутренней резьбой NPT 1" для крепления на визирующей трубе.</li> <li>123539 Виброизолирующая опора</li> <li>124204 Кварцевая фокусирующая линза, номинальное давление 20 фунтов/кв. дюйм (138 кПа), для увеличения чувствительности детектора к ультрафиолетовому излучению.</li> <li>122748 Кварцевое смотровое окно; номинальное давление 50 фунтов/кв. дюйм (345 кПа).</li> <li>190105 Водяная рубашка</li> </ul>
