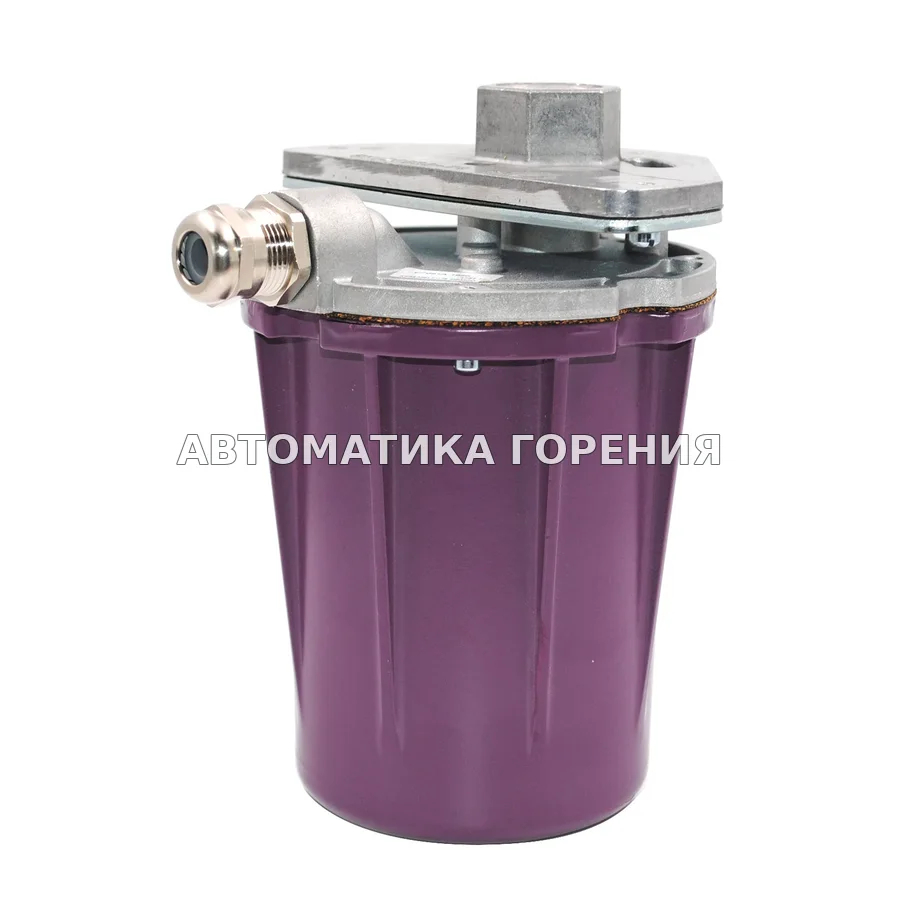

Детектор пламени Honeywell C7061A1020 C7061A1020/U для газовой горелки

<p>Сенсор пламени Honeywell C7061A1020/B - это устройство с динамическим самоконтролем, предназначенное для обнаружения ультрафиолетового излучения, возникающего при сгорании газов, нефти или других видов топлива. Resideo C7061A 1020 - это сенсор пламени, предназначенный для стандартного применения.</p> <p>Данный детектор предназначен для взаимодействия с усилителем сигнала ультрафиолетового излучения с динамическим самоконтролем типа R7061 и реле контроля пламени R4348, либо с усилителем сигнала ультрафиолетового излучения с динамическим самоконтролем типа R7861A и программаторами горелок серии 7800. Эти конфигурации обеспечивают создание замкнутого контура с функцией самоконтроля, гарантирующего надежную работу как усилителя, так и детектора. Неправильный отклик детектора, такой как ложное определение срыва пламени, может привести к аварийному останову и/или активации сигнала тревоги.</p> <p>Клеммная колодка на сенсоре пламени Honeywell C7061A1020/U - зажимного типа, с съемными винтами, и расположена в отсеке детектора типа C7061A1012/U. Ячейка регистрации ультрафиолетового излучения включает чувствительную трубку, узел затвора, клеммную колодку и увеличительную линзу. Датчик ультрафиолетового излучения может быть установлен на расстоянии до 300 м от программатора/реле контроля пламени.</p> <p><strong>Особенности </strong></p> <ul> <li>Колеблющийся затвор перекрывает датчик ультрафиолетового излучения 12 раз в минуту (при использовании с усилителем R7861 и программатором серии 7800), выполняя функцию контроля. При сочетании с усилителем R7061 и реле контроля пламени R4348, частота колебаний затвора составляет 60 раз в минуту. Контроль компонентов схемы усилителя осуществляется микропроцессором в блоке управления серии 7800.</li> <li>Детекторы могут быть установлены горизонтально, вертикально или под любым углом. Модели C7061A 1012/B с функцией самоконтроля требуют юстировки лицевой панели и обладают установочными опорными точками, обеспечивающими правильную работу механизма затвора.</li> <li>Трубку датчика ультрафиолетового излучения и кварцевое окно можно заменить на месте установки детектора.</li> <li>Два детектора пламени можно соединить параллельно для снижения вероятности ложных срабатываний в случаях затрудненного определения наличия пламени.</li> <li>Для упрощения определения наличия пламени детектор может быть установлен на поворотной опоре.</li> <li>Трубка датчика ультрафиолетового излучения рассчитана на работу при температуре до -40&deg;C (-40&deg;F).</li> <li>Устройство обладает встроенной функцией контроля датчика ультрафиолетового излучения, используемой с усилителями R7061 и R7861 с динамическим самоконтролем.</li> <li>В качестве дополнительного оборудования могут быть установлены кварцевое смотровое окно для высокого давления (50 фунтов/кв. дюйм или 345 кПа).</li> </ul> <p><strong>Технические характеристики </strong></p> <ol> <li><strong>Модель</strong>: Ультрафиолетовый детектор пламени с функцией самоконтроля в стандартном корпусе.</li> <li><strong>Диапазон рабочих температур наружного воздуха</strong>: от -40&deg;C до +70&deg;C (от -40&deg;F до +160&deg;F) (максимальная температура наружного воздуха уменьшается на 1&deg;F на каждые 13&deg;F температуры на аспираторе свыше 160&deg;F).</li> <li><strong>Температура хранения</strong>: от -51&deg;C до +85&deg;C (от -60&deg;F до +185&deg;C).</li> <li>Напряжение и частота: 120 В~, 50/60 Гц.</li> <li><strong>Взаимозаменяемость</strong>: Модель не совместима с детекторами пламени других моделей.</li> <li><strong>Номинальное давление для кварцевого смотрового окна</strong>: максимальное 138 кПа (20 фунтов/кв. дюйм).</li> <li><strong>Вес</strong>: 3,3 кг (7,3 фунта).</li> <li><strong>Монтаж и ориентация</strong>: Монтажный фланец с внутренней резьбой NPT 3/4" предназначен для крепления на визирующей трубе.</li> <li><strong>Подключение</strong>: Кабель с разноцветными жилами, класс 1 NEC. Длина: 8 футов (2,4 м).</li> </ol> <p><strong>Запасные части и принадлежности</strong></p> <ul> <li>129464M Трубка детектора ультрафиолетового излучения.</li> <li>129464N Трубка детектора ультрафиолетового излучения; для работы при температурах до -40&deg;F (-40&deg;C)</li> <li>190971B Катушка и затвор</li> <li>114372 Кварцевое смотровое окно; номинальное давление 20 фунтов/кв. дюйм (138 кПа).</li> <li>114465 Прокладка, силиконовый каучук; для установки смотрового окна (требуются три штуки).</li> <li>120739 Прокладка, волоконно-неопреновая; для теплоизоляции и уплотнения монтажного фланца.</li> <li>118367A Поворотная опора</li> <li>118369 Втулка, оцинкованная сталь, с внутренней резьбой NPT 3/4" на одном конце и наружной резьбой NPT 1" на другом конце. Для установки детектора с внутренней резьбой NPT 1" на визирующую трубу с резьбой 3/4" или на трубный ниппель и тройник для подсоединения подачи воздуха.</li> <li>120934 Монтажный фланец (алюминий) с внутренней резьбой NPT 3/4" для крепления на визирующей трубе.</li> <li>124198 Монтажный фланец (алюминий) с внутренней резьбой NPT 1" для крепления на визирующей трубе.</li> <li>123539 Виброизолирующая опора</li> <li>124204 Кварцевая фокусирующая линза, номинальное давление 20 фунтов/кв. дюйм (138 кПа), для увеличения чувствительности детектора к ультрафиолетовому излучению.</li> <li>122748 Кварцевое смотровое окно; номинальное давление 50 фунтов/кв. дюйм (345 кПа).</li> <li>190105 Водяная рубашка</li> </ul>
