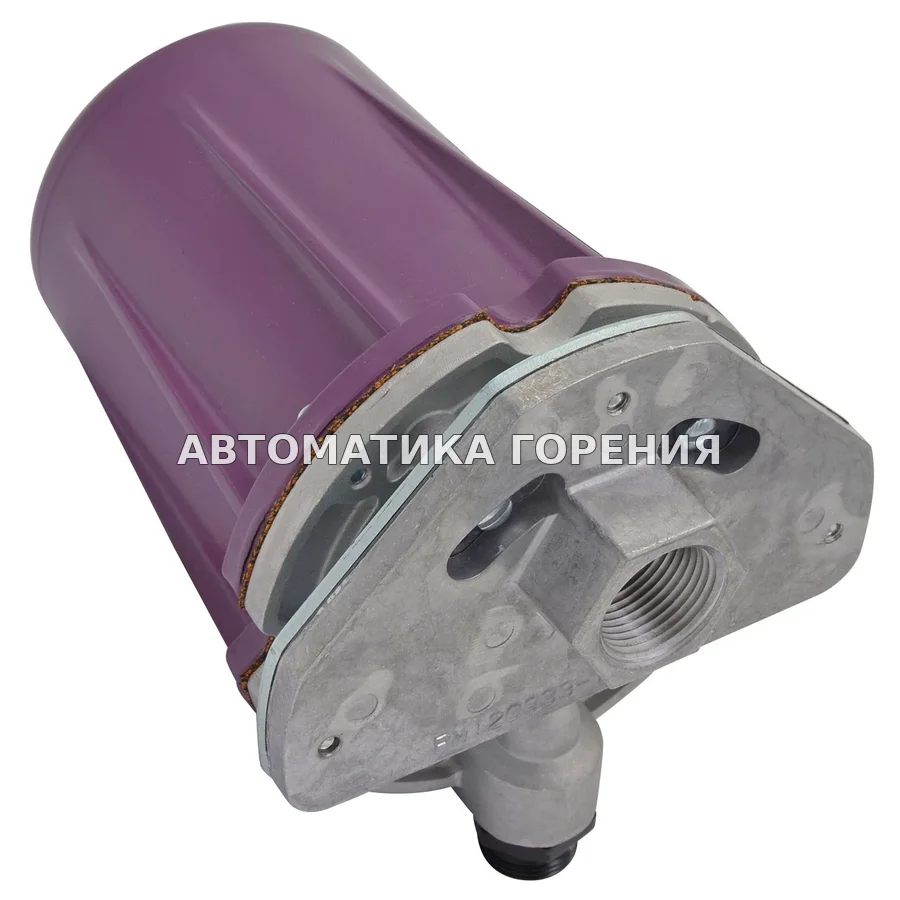

Детектор пламени Honeywell C7061A1038 C7061A1038/U для газовой горелки

<p>Сенсор пламени Honeywell C7061A1038/B - это устройство с динамическим самоконтролем, предназначенное для обнаружения ультрафиолетового излучения, возникающего при сгорании газов, нефти или других видов топлива. Resideo C7061A 1038 - это сенсор пламени, предназначенный для стандартного применения.</p> <p>Данный детектор предназначен для взаимодействия с усилителем сигнала ультрафиолетового излучения с динамическим самоконтролем типа R7061 и реле контроля пламени R4348, либо с усилителем сигнала ультрафиолетового излучения с динамическим самоконтролем типа R7861A и программаторами горелок серии 7800. Эти конфигурации обеспечивают создание замкнутого контура с функцией самоконтроля, гарантирующего надежную работу как усилителя, так и детектора. Неправильный отклик детектора, такой как ложное определение срыва пламени, может привести к аварийному останову и/или активации сигнала тревоги.</p> <p>Клеммная колодка на датчике пламени Honeywell C7061A1038/U - зажимного типа, с съемными винтами, и расположена в отсеке детектора типа C7061A1038/U. Ячейка регистрации ультрафиолетового излучения включает чувствительную трубку, узел затвора, клеммную колодку и увеличительную линзу. Датчик ультрафиолетового излучения может быть установлен на расстоянии до 300 м от программатора/реле контроля пламени.</p> <p><strong>Особенности</strong></p> <ol> <li>Качающаяся заслонка закрывает датчик ультрафиолетового излучения 12 раз в минуту (при использовании с усилителем R7861 и программатором серии 7800), выполняя функцию контроля. В сочетании с усилителем R7061 и реле контроля пламени R4348 частота колебаний заслонки составляет 60 раз в минуту. Компоненты схемы усилителя контролируются микропроцессором в блоке управления серии 7800.</li> <li>Детекторы можно устанавливать горизонтально, вертикально или под любым углом. Модели C7061 A 1038/B с функцией самопроверки требуют регулировки передней панели и имеют точки опоры для установки, обеспечивающие правильную работу механизма затвора.</li> <li>Трубку датчика ультрафиолетового излучения и кварцевое окно можно заменить на месте.</li> <li>Два детектора пламени можно подключить параллельно, чтобы снизить вероятность ложных срабатываний в случаях сложного обнаружения пламени.</li> <li>Для упрощения обнаружения пламени извещатель можно установить на поворотном кронштейне.</li> <li>Трубка датчика ультрафиолетового излучения рассчитана на работу при температурах до -40&deg;C (-40&deg;F).</li> <li>Устройство имеет встроенную функцию контроля датчика ультрафиолетового излучения, используется с усилителями R7061 и R7861 с динамической самопроверкой.</li> <li>В качестве дополнительного оборудования может быть установлено кварцевое смотровое окно для высокого давления (50 фунтов/кв. дюйм или 345 кПа).</li> </ol> <p><strong>Технические характеристики </strong></p> <p>1. Модель: Ультрафиолетовый детектор пламени с встроенной функцией самоконтроля, выполненный в стандартном корпусе.</p> <p>2. Диапазон эксплуатации внешнего воздуха: от -40&deg;C до +70&deg;C (-40&deg;F до +160&deg;F) (максимальная температура внешнего воздуха уменьшается на 1&deg;F за каждые 13&deg;F температуры на аспираторе свыше 160&deg;F).</p> <p>3. Температура хранения: от -51&deg;C до +85&deg;C (-60&deg;F до +185&deg;C).</p> <p>4. Взаимозаменяемость: Эта модель несовместима с другими моделями детекторов пламени.</p> <p>5. Номинальное давление для кварцевого смотрового окна: максимальное 138 кПа (20 фунтов/кв. дюйм).</p> <p>6. Вес: 3,3 кг (7,3 фунта).</p> <p>7. Монтаж и ориентация: Для крепления на визирующей трубе используется монтажный фланец с внутренней резьбой NPT 3/4".</p> <p>8. Подключение: Имеется кабель с разноцветными жилами, соответствующий классу 1 NEC. Длина кабеля: 8 футов (2,4 м).</p> <p><strong>Запасные части и принадлежности</strong></p> <p>&bull; 129464M: Трубка детектора ультрафиолетового излучения.</p> <p>&bull; 129464N: Трубка детектора ультрафиолетового излучения; предназначена для работы при температурах до -40&deg;F (-40&deg;C).</p> <p>&bull; 190971B: Катушка и затвор.</p> <p>&bull; 114372: Кварцевое смотровое окно; номинальное давление 20 фунтов/кв. дюйм (138 кПа).</p> <p>&bull; 114465: Прокладка, силиконовый каучук; используется для установки смотрового окна (требуется три штуки).</p> <p>&bull; 120739: Прокладка, волоконно-неопреновая; предназначена для теплоизоляции и уплотнения монтажного фланца.</p> <p>&bull; 118367A: Поворотная опора.</p> <p>&bull; 118369: Втулка, оцинкованная сталь, с внутренней резьбой NPT 3/4" на одном конце и наружной резьбой NPT 1" на другом конце. Используется для установки детектора с внутренней резьбой NPT 1" на визирующую трубу с резьбой 3/4" или на трубный ниппель и тройник для подсоединения подачи воздуха.</p> <p>&bull; 120934: Монтажный фланец (алюминий) с внутренней резьбой NPT 3/4" для крепления на визирующей трубе.</p> <p>&bull; 124198: Монтажный фланец (алюминий) с внутренней резьбой NPT 1" для крепления на визирующей трубе.</p> <p>&bull; 123539: Виброизолирующая опора.</p>
