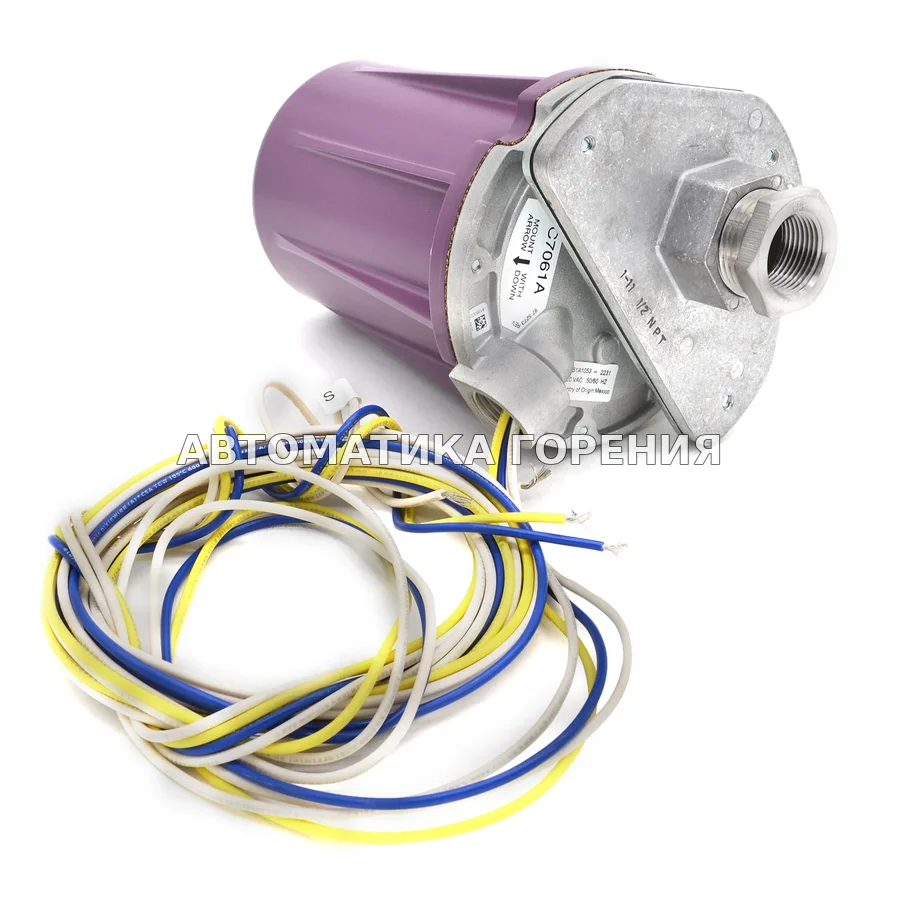

Детектор пламени Honeywell C7061A1053 C7061A1053/U для газовой горелки

<p>Honeywell C7061A1053/B - динамический самоконтрольный ультрафиолетовый сенсор пламени, обнаруживающий излучение при горении газов, нефти и других топлив. Resideo C7061A1053 - стандартный сенсор пламени.</p> <p>Датчик взаимодействует с усилителем ультрафиолетового сигнала R7061 и реле контроля пламени R4348, либо с усилителем R7861A и программаторами горелок 7800. Эти конфигурации обеспечивают замкнутый контур с самоконтролем, обеспечивая надежную работу усилителя и детектора. Неправильный отклик, такой как ложное срабатывание, может вызвать аварийную остановку и/или активацию тревоги.</p> <p>Клеммная колодка C7061A1053/U - зажимного типа, с съемными винтами, в отсеке C7061 A 1053 /U. Регистрационная ячейка включает чувствительную трубку, затвор, клеммную колодку и увеличительную линзу. Датчик может быть установлен на расстоянии до 300 м от программатора/реле контроля пламени.</p> <p><strong>Особенности </strong></p> <p>1. Заслонка, контролирующая датчик ультрафиолетового излучения, закрывается 12 раз в минуту при использовании усилителя R7861 и программатора серии 7800, выполняя функцию контроля. В случае применения усилителя R7061 и реле контроля пламени R4348, частота колебаний заслонки составляет 60 раз в минуту. Микропроцессор в блоке управления серии 7800 контролирует компоненты схемы.</p> <p>2. Детекторы можно устанавливать горизонтально, вертикально или под любым углом. Фотоэлемент Ханивел C7061A1053/B с функцией самопроверки требуют регулировки передней панели и имеют точки опоры для правильной установки механизма затвора.</p> <p>3. Замена трубки датчика ультрафиолетового излучения и кварцевого окна может осуществляться на месте.</p> <p>4. Два детектора пламени можно подключить параллельно для снижения вероятности ложных срабатываний при сложном обнаружении пламени.</p> <p>5. Извещатель для упрощения обнаружения пламени можно установить на поворотном кронштейне.</p> <p>6. Трубка датчика ультрафиолетового излучения рассчитана на работу при температурах до -40&deg;C (-40&deg;F).</p> <p>7. Устройство обладает встроенной функцией контроля датчика ультрафиолетового излучения и используется с усилителями R7061 и R7861 с динамической самопроверкой.</p> <p>8. В качестве дополнительного оборудования можно установить кварцевое смотровое окно для высокого давления (50 фунтов/кв. дюйм или 345 кПа).</p> <p><strong>Технические характеристики </strong></p> <p>Ультрафиолетовый детектор пламени в стандартном корпусе с встроенной функцией самоконтроля.</p> <p>Диапазон работы внешнего воздуха: от -40&deg;C до +70&deg;C (-40&deg;F до +160&deg;F) с уменьшением максимальной температуры на 1&deg;F за каждые 13&deg;F температуры на аспираторе выше 160&deg;F.</p> <p>Температура хранения: от -51&deg;C до +85&deg;C (-60&deg;F до +185&deg;C).</p> <p>Взаимозаменяемость: Эта модель несовместима с другими моделями детекторов пламени.</p> <p>Номинальное давление для кварцевого смотрового окна: до 138 кПа (20 фунтов/кв. дюйм).</p> <p>Вес: 3,3 кг (7,3 фунта).</p> <p>Монтаж и ориентация: Используется монтажный фланец с внутренней резьбой NPT 3/4" для крепления на визирующей трубе.</p> <p>Подключение: Кабель с разноцветными жилами, соответствующий классу 1 NEC, длиной 8 футов (2,4 м).</p> <p><strong>Запасные части и принадлежности</strong></p> <p>129464M: Трубка детектора ультрафиолетового излучения.</p> <p>129464N: Трубка детектора ультрафиолетового излучения; предназначена для работы при температурах до -40&deg;F (-40&deg;C).</p> <p>190971B: Катушка и затвор.</p> <p>114372: Кварцевое смотровое окно; номинальное давление 20 фунтов/кв. дюйм (138 кПа).</p> <p>114465: Прокладка, силиконовый каучук; используется для установки смотрового окна (требуется три штуки).</p> <p>120739: Прокладка, волоконно-неопреновая; предназначена для теплоизоляции и герметизации монтажного фланца.</p> <p>118367A: Поворотная опора.</p> <p>118369: Втулка, оцинкованная сталь, с внутренней резьбой NPT 3/4" на одном конце и наружной резьбой NPT 1" на другом конце; используется для установки детектора с внутренней резьбой NPT 1" на визирующую трубу с резьбой 3/4" или на трубный ниппель и тройник для подсоединения подачи воздуха.</p> <p>120934: Монтажный фланец (алюминий) с внутренней резьбой NPT 3/4" для крепления на визирующей трубе.</p> <p>124198: Монтажный фланец (алюминий) с внутренней резьбой NPT 1" для крепления на визирующей трубе.</p> <p>123539: Виброизолирующая опора.</p> <p>124204: Кварцевая фокусирующая линза, номинальное давление 20 фунтов/кв. дюйм (138 кПа); используется для повышения чувствительности детектора к ультрафиолетовому излучению.</p> <p>122748: Кварцевое смотровое окно; номинальное давление 50 фунтов/кв. дюйм (345 кПа).</p> <p>190105: Водяная рубашка.</p>
