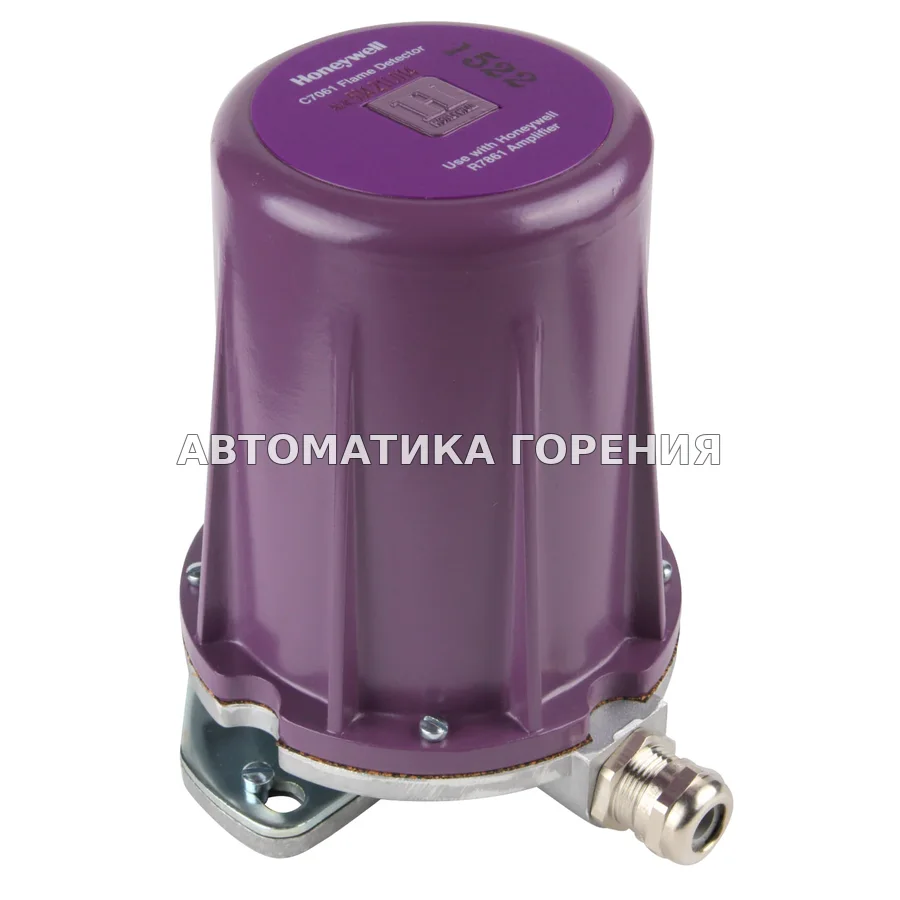

Детектор пламени Honeywell C7061A1079 C7061A1079/U для газовой горелки

<p>Resideo C7061A1079 - ультрафиолетовый датчик пламени для горючих материалов. Взаимодействует с усилителем R7061 и реле R4348 или с усилителем R7861A и программаторами горелок 7800.</p> <p>Клеммная колодка для датчика контроля пламени Ханивел C7061A 1079 - зажимного типа, съемные винты. Датчик устанавливается до 300 м от реле контроля пламени. Обеспечивает замкнутый контур с самоконтролем для надежной работы и избежания ложных срабатываний, вызывающих аварийные ситуации.</p> <p><strong>Особенности </strong></p> <ul> <li>Два детектора пламени можно подключить параллельно для снижения вероятности ложных срабатываний при сложном обнаружении пламени.</li> <li>Извещатель для обнаружения пламени можно установить на поворотном кронштейне.</li> <li>Трубка датчика ультрафиолетового излучения предназначена для работы при температурах до -40&deg;C (-40&deg;F).</li> <li>При использовании усилителя R7861 и программатора серии 7800 заслонка контролирует датчик ультрафиолетового излучения, закрываясь 12 раз в минуту в режиме контроля. При применении усилителя R7061 и реле контроля пламени R4348, частота колебаний заслонки составляет 60 раз в минуту. Микропроцессор в блоке управления 7800 контролирует схему.</li> <li>Детекторы могут быть установлены горизонтально, вертикально или под любым углом. Фотоэлемент Honeywell C7061 A 1079/B с самопроверкой требует регулировки передней панели и точек опоры для правильной установки механизма затвора.</li> <li>Замена трубки датчика ультрафиолетового излучения и кварцевого окна может проводиться на месте.</li> <li>Устройство с встроенной функцией контроля датчика ультрафиолетового излучения используется с усилителями R7061 и R7861 с динамической самопроверкой.</li> <li>Как дополнительное оборудование можно установить кварцевое смотровое окно для высокого давления (50 фунтов/кв. дюйм или 345 кПа).</li> </ul> <p><strong>Технические характеристики </strong></p> <p>Датчик контроля пламени Honeywell C7061A1079/B в стандартном корпусе с встроенной функцией самоконтроля обладает следующими характеристиками:</p> <p>- Номинальное давление для кварцевого смотрового окна: до 138 кПа (20 фунтов/кв. дюйм).</p> <p>- Вес: 3,3 кг (7,3 фунта).</p> <p>- Монтаж и ориентация: Используется монтажный фланец с внутренней резьбой NPT 3/4" для крепления на визирующей трубе.</p> <p>- Подключение: Кабель с разноцветными жилами, соответствующий классу 1 NEC, длиной 8 футов (2,4 м).</p> <p>- Диапазон работы внешнего воздуха: от -40&deg;C до +70&deg;C (-40&deg;F до +160&deg;F) с уменьшением максимальной температуры на 1&deg;F за каждые 13&deg;F температуры на аспираторе выше 160&deg;F.</p> <p>- Температура хранения: от -51&deg;C до +85&deg;C (-60&deg;F до +185&deg;C).</p> <p>- Взаимозаменяемость: Эта модель несовместима с другими моделями детекторов пламени.</p> <p><strong>Запасные части и принадлежности</strong></p> <p>124198: Монтажный фланец (алюминий) с внутренней резьбой NPT 1" для крепления на визирующей трубе.</p> <p>123539: Виброизолирующая опора.</p> <p>124204: Кварцевая фокусирующая линза, номинальное давление 20 фунтов/кв. дюйм (138 кПа); используется для повышения чувствительности детектора к ультрафиолетовому излучению.</p> <p>122748: Кварцевое смотровое окно; номинальное давление 50 фунтов/кв. дюйм (345 кПа).</p> <p>190105: Водяная рубашка.</p> <p>129464M: Трубка детектора ультрафиолетового излучения.</p> <p>129464N: Трубка детектора ультрафиолетового излучения; предназначена для работы при температурах до -40&deg;F (-40&deg;C).</p> <p>190971B: Катушка и затвор.</p> <p>114372: Кварцевое смотровое окно; номинальное давление 20 фунтов/кв. дюйм (138 кПа).</p> <p>114465: Прокладка, силиконовый каучук; используется для установки смотрового окна (требуется три штуки).</p> <p>120739: Прокладка, волоконно-неопреновая; предназначена для теплоизоляции и герметизации монтажного фланца.</p> <p>118367A: Поворотная опора.</p> <p>118369: Втулка, оцинкованная сталь, с внутренней резьбой NPT 3/4" на одном конце и наружной резьбой NPT 1" на другом конце; используется для установки детектора с внутренней резьбой NPT 1" на визирующую трубу с резьбой 3/4" или на трубный ниппель и тройник для подсоединения подачи воздуха.</p> <p>120934: Монтажный фланец (алюминий) с внутренней резьбой NPT 3/4" для крепления на визирующей трубе.</p>
