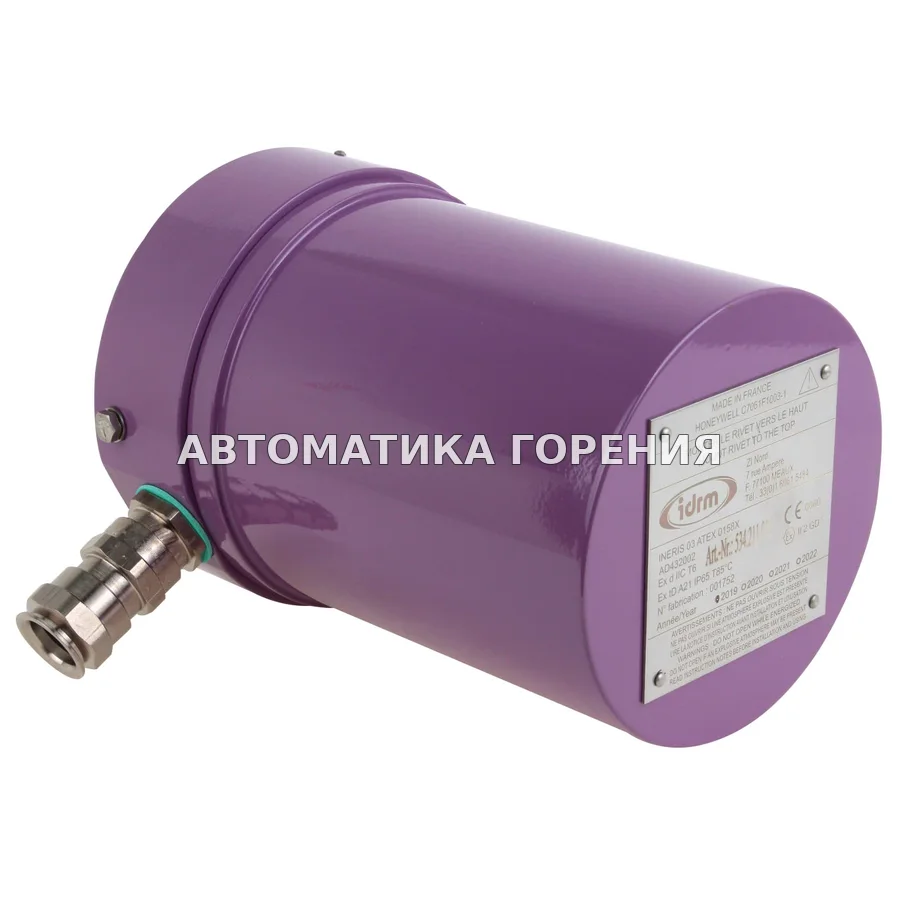

Детектор пламени Honeywell C7061F1003 для газовой горелки

<p>Ханивел C7061F1003 &ndash; датчик контроля пламени для горючих материалов. Взаимодействует с усилителем R7061 и реле R4348 или с усилителем R7861A и программаторами горелок 7800.</p> <p>Клеммная колодка для датчика контроля пламени Ханивел C7061F1003/B - зажимного типа, съемные винты. Датчик устанавливается до 300 м от реле контроля пламени. Обеспечивает замкнутый контур с самоконтролем для надежной работы и избежания ложных срабатываний, вызывающих аварийные ситуации.</p> <p><strong>Особенности </strong></p> <ul> <li>Взрывобезопасный корпус, соответствует классификации EExd IIC T6.</li> <li>Два детектора пламени можно подключить параллельно для снижения вероятности ложных срабатываний при сложном обнаружении пламени.</li> <li>Извещатель для обнаружения пламени можно установить на поворотном кронштейне.</li> <li>Трубка датчика ультрафиолетового излучения предназначена для работы при температурах до -40&deg;C (-40&deg;F).</li> <li>При использовании усилителя R7861 и программатора серии 7800 заслонка контролирует датчик ультрафиолетового излучения, закрываясь 12 раз в минуту в режиме контроля. При применении усилителя R7061 и реле контроля пламени R4348, частота колебаний заслонки составляет 60 раз в минуту. Микропроцессор в блоке управления 7800 контролирует схему.</li> <li>Детекторы могут быть установлены горизонтально, вертикально или под любым углом. Фотоэлемент Honeywell C7061F 1003/B с самопроверкой требует регулировки передней панели и точек опоры для правильной установки механизма затвора.</li> <li>Замена трубки датчика ультрафиолетового излучения и кварцевого окна может проводиться на месте.</li> <li>Устройство с встроенной функцией контроля датчика ультрафиолетового излучения используется с усилителями R7061 и R7861 с динамической самопроверкой.</li> <li>Как дополнительное оборудование можно установить кварцевое смотровое окно для высокого давления (50 фунтов/кв. дюйм или 345 кПа).</li> </ul> <p><strong>Технические характеристики </strong></p> <p>Фотоэлемент Honeywell C7061 F 1003 в стандартном корпусе и с функцией самоконтроля, во взрывобезопасном корпусе предназначен для совместного использования с усилителем сигнала ультрафиолетового излучения с динамическим самоконтролем типа R7061 и реле контроля пламени R4348 или с усилителем сигнала ультрафиолетового излучения с динамическим самоконтролем типа R7861A и программаторами горелок серии 7800.</p> <p>- <strong>Напряжение и частота</strong>: 115/230 В~, 50/60 Гц.</p> <p>- <strong>Номинальное давление для кварцевого смотрового окна</strong>: до 138 кПа (20 фунтов/кв. дюйм).</p> <p>- <strong>Вес</strong>: 6,3 кг (13,9 фунта).</p> <p>- <strong>Монтаж и ориентация</strong>: Используется монтажный фланец с внутренней резьбой NPT 3/4" для крепления на визирующей трубе.</p> <p>- <strong>Подключение</strong>: Клеммная колодка Клеммная колодка внутри корпуса, с зажимами для проводов и съемными винтами (могут использоваться кабельные наконечники).</p> <p>Отверстия для ввода кабеля:</p> <p>Один латунный кабельный сальник в соответствии с классификацией Ex: стандартное исполнение в соответствии с классификацией EExdII C.</p> <p>Внутренняя оболочка диаметром от 6 до 12 мм</p> <p>Наружная оболочка диаметром от 8,5 до 16 мм</p> <p>Момент затяжки:</p> <p>&bull; кабельного сальника в задней крышке: 20 Нм</p> <p>&bull; крышки кабельного сальника: 3 Нм - Диапазон работы внешнего воздуха: о от -20&deg;C до +70&deg;C (от &ndash; 22 &deg;F до +160&deg;C).</p> <p>- <strong>Температура хранения</strong>: от -51&deg;C до +85&deg;C (-60&deg;F до +185&deg;C).</p> <p>- <strong>Взаимозаменяемость</strong>: Эта модель несовместима с другими моделями детекторов пламени.</p> <p><strong>Запасные части и принадлежности</strong></p> <ul> <li>129464M Трубка детектора ультрафиолетового излучения.</li> <li>129464N Трубка детектора ультрафиолетового излучения; для работы при температурах до -40&deg;F (-40&deg;C)</li> <li>190971B Катушка и затвор</li> <li>118367A Поворотная опора</li> <li>118369 Втулка, оцинкованная сталь, с внутренней резьбой NPT 3/4" на одном конце и наружной резьбой NPT 1" на другом конце. Для установки детектора с внутренней резьбой NPT 1" на визирующую трубу с резьбой 3/4" или на трубный ниппель и тройник для подсоединения подачи воздуха.</li> </ul>
