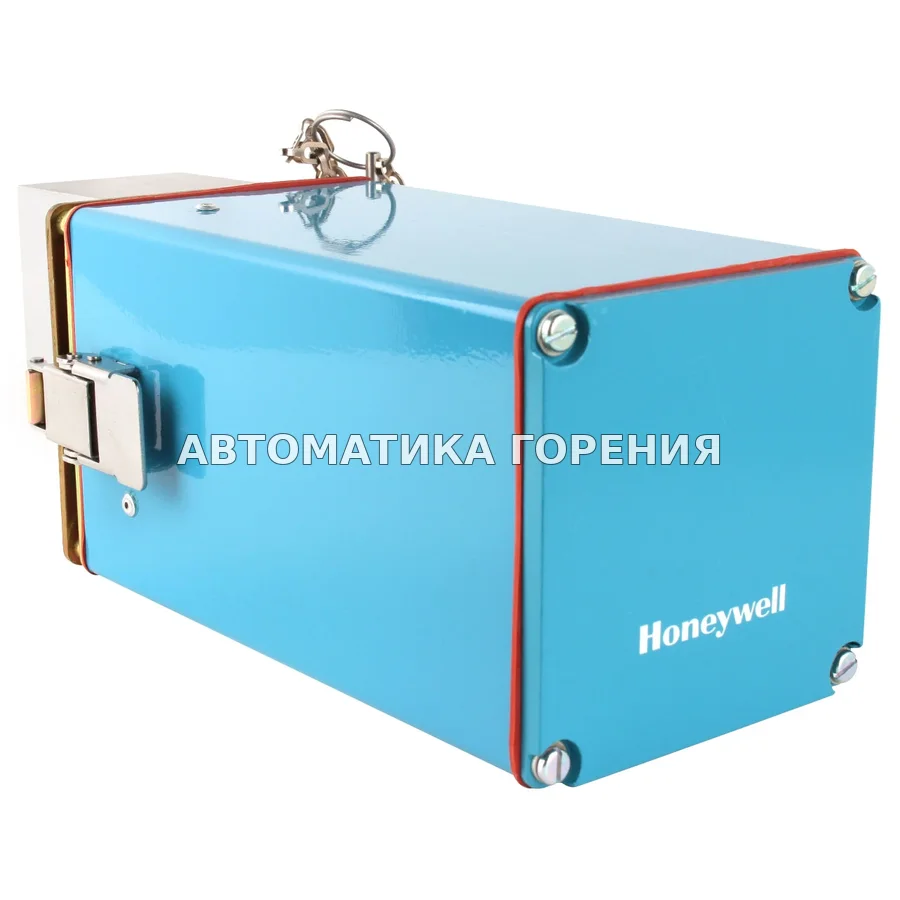

Детектор пламени Honeywell C7076A1031 C7076A1031/U для газовой горелки

<p>Детектор пламени Honeywell C7076A1031 является твердотельным устройством с регулируемой чувствительностью, предназначенным для обнаружения ультрафиолетового излучения, возникающего при сжигании газа, жидкого топлива и пылевидного угля. Этот прибор разработан специально для интеграции в системы управления горелкой и обеспечения пожарной безопасности, где требуется оптимальная чувствительность и/или точное распознавание пламени.</p> <p>Данный детектор может быть интегрирован с различными устройствами, такими как усилитель ультрафиолетового излучения с функцией скоростной самодиагностики R7476* и реле пламени R4348 (Flame Switch), или с микропроцессорной системой управления горелкой R7241. Также возможна работа с усилителем ультрафиолетового излучения с функцией скоростной самодиагностики R7886A* и программаторами горения из серии 7800 SERIES.</p> <p>Эти конфигурации образуют замкнутый контур, обеспечивающий самостоятельное контролирование и целостность усилителя и детектора пламени. В случае неправильной реакции на смоделированную ситуацию, такую как пропадание пламени, детектор обеспечивает безопасное отключение подачи топлива и/или активацию аварийного сигнала. Это обеспечивает надежное и безопасное функционирование системы в условиях потенциальных опасностей.</p> <p><strong>Описание</strong></p> <p>Сенсор пламени Resideo C7076A1031/B предназначен для использования в стандартных установках и отличается высокой устойчивостью в различных условиях. Его корпус из стали, покрытой алюминием и кадмием, соответствует стандартам NEMA 4, обеспечивая водонепроницаемость и пыленепроницаемость для использования как внутри помещений, так и на улице. Корпус оснащен 7/8-дюймовым отверстием для присоединения 1/2-дюймового гибкого кабеля.</p> <p>Шарнирное быстроразъемное соединение позволяет легко развернуть детектор для быстрой очистки кварцевого объектива. Аспираторная система увеличивает интервал между чистками, а также позволяет перекрыть смотровую трубу при открытом детекторе. Аспиратор оборудован 1-дюймовым отводом NPT для монтажа на смотровой трубе и 3/8-дюймовым отводом NPT для подвода воздуха.</p> <p>Детектор снабжен контактной колодкой зажимного типа съемными винтами, расположенной спереди. Задняя часть фотоэлемента Ханивел C7076A1031/U содержит съемное электронное шасси с ультрафиолетовой чувствительной трубкой, затворным механизмом, источником питания, твердотельной схемой, регуляторами чувствительности и гнездом измерителя тока пламени. Шасси вставляется в восьмиконтактное гнездо в корпусе, что облегчает замену и техническое обслуживание.</p> <p>Детектор контроля пламени C7076A 1031 обладает двумя независимыми регуляторами чувствительности (A и B) с динамическим диапазоном 400:1, обеспечивающими стабильность при различных вибрациях. Встроенное гнездо измерителя сигнала пламени облегчает точную настройку. Высокий уровень выходного сигнала ультрафиолетового детектора позволяет передачу на большие расстояния без специальной проводки, а твердотельная схема обеспечивает долговечность и стабильную чувствительность в широких диапазонах температур и напряжений.</p> <p><strong>Особенности</strong></p> <ul> <li>Особая чувствительность</li> <li>Двухканальная регулировка</li> <li>Гибкость вариантов применения</li> <li>Безопасность, обеспечиваемая динамической самодиагностикой</li> <li>Надежность твердотельной конструкции</li> <li>Дистанционный выбор чувствительности</li> <li>Легкость обслуживания</li> </ul> <p><strong>Технические характеристики</strong></p> <p><strong>Модель</strong>: детектор пламени с регулируемой чувствительностью, установленный в стандартный корпус.</p> <p><strong>Максимальная температура аспиратора</strong>: 107&deg;C (225&deg;F).</p> <p><strong>Значения рабочих температур окружающей среды</strong>: от-40 до 70&deg;C (от &ndash;40 до +160&deg;F).</p> <p><strong>Значения температур хранения</strong>: От -51 до + 85 &deg;C (от &ndash;60 до +185&deg;F).</p> <p><strong>Чувствительность</strong>: Детектор может надежно распознавать пилотное пламя (145 Вт, G25 при 25 мбар) на расстоянии 5 м.</p> <p><strong>Дистанционный выбор чувствительности</strong>: Внешний переключатель, подсоединенный для выбора положений управления чувствительностью, имеет положения А или В.</p> <p><strong>Внешний переключатель селектора</strong>: Должен быть проградуирован для переключения по 25 мА при 48В=.</p> <p><strong>Регулировка чувствительности:</strong> Диапазон: От 400 до 1</p> <p><strong>Регуляторы чувствительности</strong>: Два, обозначенных А и В, на съемном несущем каркасе. Каждый может быть установлен независимо и заблокирован для исключения смещения из-за вибрации.</p> <p><strong>Сигнал пламени</strong>: Измеряется в гнезде измерителя тока пламени.</p> <p>Детектор C7076A 1031: от 1.4 до 5.5 микроампер (номинал).</p> <p>Усилитель R7476*: от 2.5 до 5.5 микроампер (номинал).</p> <p>Усилитель R7886A: от 2.5 до 5.5 микроампер (номинал).</p> <p><strong>Взаимозаменяемость:</strong> не является взаимозаменяемым с другими моделями детекторов пламени.</p> <p><strong>Рабочая частота затвора:</strong> 1.25 Гц, номинал. Перекрывает линию прямой видимости детектора около 75 раз в минуту для обеспечения самодиагностики. Любая неисправность в системе детектирования пламени приводит к аварийному выключению.</p> <p><strong>Корпус</strong>: Конструкция алюминиевая и кадмированная сталь. Цвет голубой. Передний отсек содержит контактную колодку; задний отсек содержит съемное электронное шасси.</p> <p><strong>Кожух</strong>: соответствует стандартам NEMA 4 (водонепроницаемый и пыленепроницаемый, в помещении и на улице).</p> <p><strong>Вес</strong>: 3.3 кг (7,3 фунта).</p> <p><strong>Максимальная длина кабеля</strong>: 1000 метров между датчиком и усилителем.</p> <p><strong>Кабельные соединения</strong>: Контактная колодка в передней части корпуса - зажимного типа, съемные винты (могут быть использованы кабельные наконечники). Отверстие для ввода кабеля: 7/8-дюймовое отверстие в корпусе для присоединения 1/2 дюймового гибкого кабеля; состыковка должна быть водонепроницаемой для соответствия стандартам NEMA 4.</p> <p><strong>Подходящие типы горючих материалов</strong></p> <p>Детектор пламени Honeywell C7076A1031 успешно применялся со следующими типами горючих материалов:</p> <ul> <li>Науглероженный водяной газ</li> <li>Угольный газ</li> <li>Пылевидный уголь</li> <li>Коксовый газ</li> <li>Природный газ</li> <li>Керосин</li> <li>Жидкие отходы переработки нефти/парообразные/ переработанный биологический газ</li> <li>Ацетилен (С2Н2)</li> <li>Бензол (С6Н6)</li> <li>Бутан (С4Н10)</li> <li>Аммиак (NH3)</li> <li>Одноокись углерода (СО)</li> <li>Этан (С2Н6)</li> <li>Этилен (С2Н4)</li> <li>Водород (Н2)</li> <li>Водород (Н2+О2)</li> <li>Метан (СН4)</li> <li>Пропан (С3Н8)</li> <li>JP-4 (реактивное топливо) (НС)</li> <li>Двуокись серы (SO2)</li> <li>Хлорид (Cl2)</li> <li>Фтор(F2)</li> </ul>
