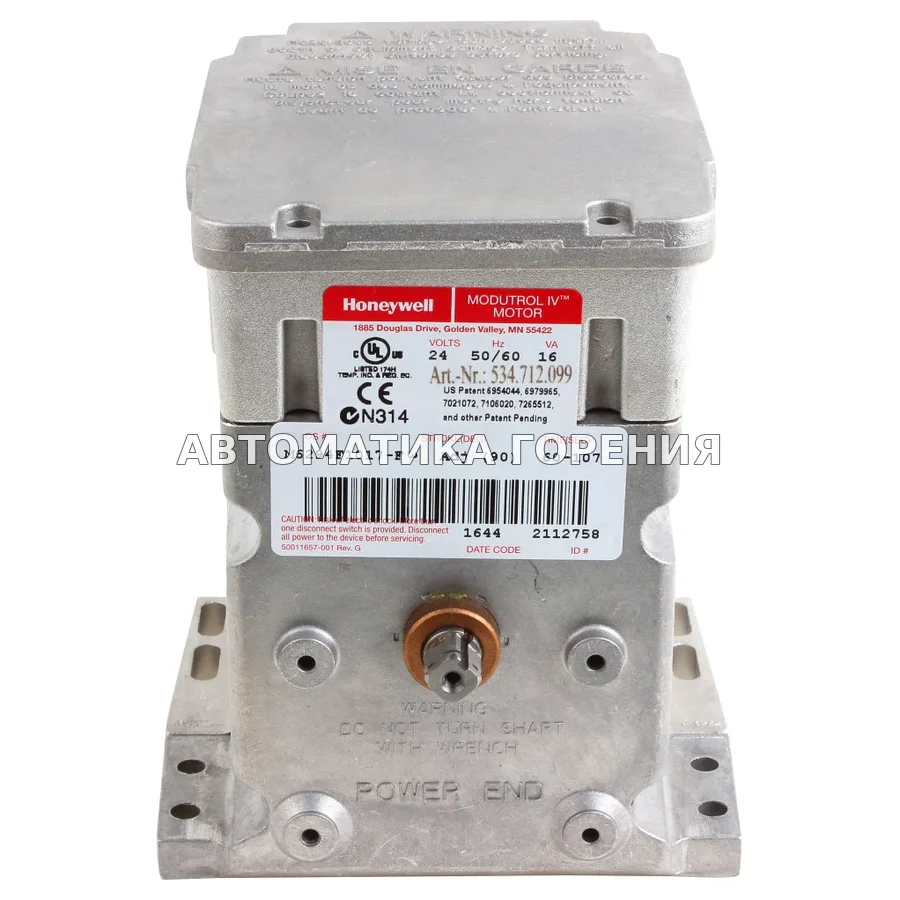

Исполнительный механизм Honeywell M6294F1017 M6294F1017-F/U для газовой горелки

<p>Конструкция актуаторов Honeywell M6294F1017-F:</p> <p>1. Тип: Двигатели с астатическим регулированием, трехпроводным питанием и с возвратом от пружины или без нее.</p> <p>2. Применение: Используются в системах управления заслонками или клапанами в сочетании с контроллерами, которые поддерживают однополюсное переключение в двух направлениях или астатический режим регулирования.</p> <p>Функции сервомоторов M6294F1017-F/U:</p> <p>1. Встроенный потенциометр обратной связи: Электрически изолированный потенциометр, используемый для измерения положения вала двигателя.</p> <p>2. Синхронизация и балансировка: Может быть задействован для синхронизации с ведущими двигателями серии 90 или для вторичной балансировки внешней цепи управления.</p> <p><strong>Особенности </strong></p> <ol> <li>Замена двигателей M644, M944B,E,G,H,J,K,R,S и M945B,C,G,K,L,AD.</li> <li>Встроенная распределительная коробка обеспечивает защиту от внешних условий класса NEMA 3.</li> <li>Возвратная пружина после отключения питания возвращает вал двигателя в нормальное положение.</li> <li>Работают от напряжения 24 В переменного тока, предусмотрены модели с установленным трансформатором или возможностью установки встроенного трансформатора на месте применения.</li> <li>Быстроразъемные клеммы в стандартной комплектации, адаптер для резьбовых клемм также предусмотрен.</li> <li>Кронштейн-переходник для адаптации высоты положения вала.</li> <li>Регулируемый ход двигателя на месте установки (от 90&deg; до 160&deg;).</li> <li>Корпус из литого под давлением алюминия.</li> <li>Встроенные вспомогательные выключатели могут устанавливаться изготовителем или добавляться по месту применения.</li> <li>Номинальное стандартное время полного хода 30 секунд (ход 90&deg;) и 60 секунд (ход 160&deg;). Возможна поставка с другим временем полного хода.</li> <li>Двигатели с пружинным возвратом могут применяться для перемещения штоков нормально открытых или нормально закрытых клапанов от приводного и от вспомогательного конца вала.</li> <li>Все модели с валами с двумя рабочими концами (с пазом и внутренней резьбой на обоих концах).</li> <li>Все модели оснащены кулачками для вспомогательных выключателей.</li> <li>Постоянный крутящий момент во всем диапазоне напряжений.</li> <li>Предназначены для нормально открытых и нормально закрытых клапанов и заслонок.</li> <li>Сервоприводы M6294F1017-F оборудованы электрически изолированным потенциометром обратной связи, измеряющим положение вала.</li> <li>Сервомоторы M6294F 1017-F/U имеют линейную характеристику обратной связи и могут использоваться для синхронизации ведомых двигателей серии 90.</li> </ol> <p><strong>Технические характеристики </strong></p> <p>Модели: M6294 F 1017-F /B отобраны и упакованы таким образом, чтобы облегчить складирование, обеспечить удобство использования и максимальный экономический эффект от замены</p> <p>Технические характеристики M6284F 1078-F совпадают с таковыми для стандартных моделей, если не указано иное</p> <p>Сопротивление обратной связи: 10 кОм</p> <p>Регулировка чувствительности: Нет</p> <p>Внутреннее шунтирование: Нет</p> <p>Линейная обратная связь: Да</p> <p>Шунтирующий резистор для синхронизации ведомых двигателей серии 90: Нет в наличии</p> <p>Номинальная потребляемая мощность: -</p> <p>Номинальная температура окружающей среды: Максимум: 150&deg;F (66&deg;C) в 25% цикле нагрузки. Минимум: -40&deg;F (-40&deg;C)</p> <p>Статическая нагрузка на вал: Приводной или вспомогательный конец: не более 200 фунтов (90,8 кг)</p> <p>Максимальная полная нагрузка: 300 фунтов (136 кг). Кривошип: квадрат 3/8 дюйма (9,5 мм)</p> <p>Ход: может регулироваться по месту установки от 90&deg; до 160&deg;</p> <p>Зубчатая передача: 3600</p> <p>Количество ходов: 58361</p> <p>Частота вращения двигателя: 810</p> <p>Время хода: 60</p> <p>Количество ступеней: 364.76</p> <p>Скорость: 912</p> <p><strong>Местоположение </strong></p> <p>Рекомендации по выбору и установке местоположения двигателя:</p> <p>1. Пространство и Обслуживание:</p> <p>&nbsp;&nbsp; - Предоставьте достаточное пространство для размещения принадлежностей и обеспечения удобства обслуживания.</p> <p>2. Установка вне помещения:</p> <p>&nbsp;&nbsp; - При установке вне помещения используйте влагозащищенные разъемы.</p> <p>&nbsp;&nbsp; - Используйте распределительную коробку, обеспечивающую защиту от внешних условий согласно классу NEMA 3.</p> <p>3. Монтаж в Любом Положении, Кроме Вертикального:</p> <p>&nbsp;&nbsp; - При монтаже вне помещения в любом положении, отличном от вертикального, рекомендуется использовать Комплект для защиты от внешних условий 4074ERU.</p> <p>4. Соответствие Стандартам:</p> <p>&nbsp;&nbsp; - Комплект для защиты от внешних условий и влагозащищенные разъемы должны соответствовать требованиям защиты класса NEMA 3.</p> <p><strong>Монтаж </strong></p> <p>Для правильной установки актуатора M6294 F 1017-F /B следуйте указаниям ниже:</p> <p>1. Располагайте двигатель так, чтобы кривошип находился в горизонтальном положении.</p> <p>2. Используйте отверстия в монтажных фланцах, отходящих от основания корпуса двигателя, для крепежных винтов или болтов диаметром 1/4 дюйма (6,4 мм).</p> <p>3. Если двигатель не оборудован пружинным возвратом, он поставляется изготовителем в закрытом положении. В данном случае, это крайнее положение вращения против часовой стрелки, если смотреть со стороны приводного конца вала.</p>
