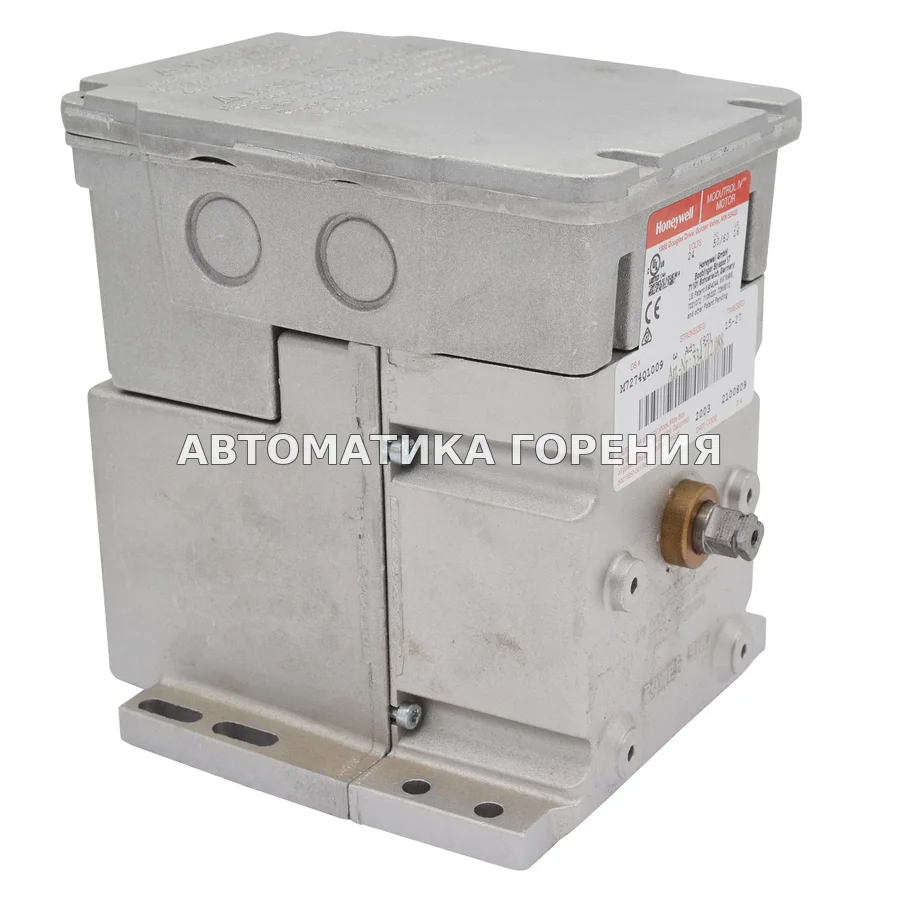

Исполнительный механизм Honeywell M7274Q1009 M7274Q1009/U для газовой горелки

<p>Сервоприводы Honeywell M7274Q1009 с пружинным возвратом и без него предназначены для управления заслонками и клапанами. Для позиционирования заслонки или клапана в любом положении, от полностью открытого до полностью закрытого, используется электронный контроллер, подающий на двигатель сигнал по току или напряжению.</p> <p><strong>Характеристики </strong></p> <p>&bull; Предназначены для замены двигателей M734H, J; M744S, T, Y; M745L, S, T, Y.</p> <p>&bull; Встроенная возвратная пружина возвращает вал двигателя в нормальное положение при отключении питания.</p> <p>&bull; Встроенная распределительная коробка обеспечивает защиту от внешних условий класса NEMA 3.</p> <p>&bull; Двигатель и электрические схемы работают от напряжения 24 В переменного тока. Предусмотрены модели с установленным изготовителем трансформатором или с возможностью установки встроенного трансформатора на месте применения.</p> <p>&bull; Быстроразъёмные клеммы в стандартной комплектации, предусмотрен адаптер для резьбовых клемм.</p> <p>&bull; Предусмотрен кронштейн-переходник для адаптации высоты положения вала в соответствии с таковой для старых двигателей.</p> <p>&bull; В большинстве двигателей ход может регулироваться на месте установки (от 90&deg; до 160&deg;).</p> <p>&bull; Литой алюминиевый корпус.</p> <p>&bull; Встроенные вспомогательные выключатели могут устанавливаться изготовителем, либо добавляться по месту применения.</p> <p>&bull; Номинальное стандартное время полного хода составляет 30 секунд (ход 90&deg;) и 60 секунд (ход 160&deg;). Могут поставляться двигатели с другим временем полного хода.</p> <p>&bull; Двигатели с пружинным возвратом могут применяться для перемещения штоков нормально открытых или нормально закрытых клапанов от приводного и от вспомогательного конца вала.</p> <p>&bull; Все модели оснащены валами с двумя рабочими концами (с пазом и внутренней резьбой на обоих концах).</p> <p>&bull; Все модели оснащены кулачками для вспомогательных выключателей.</p> <p>&bull; Постоянный крутящий момент во всём диапазоне напряжений.</p> <p>&bull; Двигатели предназначены как для нормально открытых, так и для нормально закрытых клапанов и заслонок.</p> <p><strong>Спецификации</strong></p> <p>Входной диапазон: Ток, нерегулируемый: 4 - 20 мА, номинальный; 25 мА, максимальный. Ток, регулируемый: 4 - 20 мА, регулируемый; 50 мА, максимальный.</p> <p>Нуль (двигатель в закрытом положении): 0,0 - 18 мА.</p> <p>Диапазон: 1,8 - 20 мА.</p> <p>Напряжение, нерегулируемое: 2 - 10 В пост. тока.</p> <p>Ход: В большинстве моделей ход может регулироваться от 90&deg; до 160&deg; на месте установки двигателя. Настройка хода осуществляется с помощью потенциометров, расположенных в отсеке проводки.</p> <p>Время полного хода: Номинальное 30 секунд (ход 90&deg;) и 60 секунд (ход 160&deg;).</p> <p>Статическая нагрузка на вал: 200 фунтов (91 кг) на приводном или вспомогательном конце вала двигателя; максимальная полная нагрузка 300 фунтов (136 кг).</p> <p>Номинальная температура окружающей среды: -40&hellip; +150&deg;F (-40&hellip; +66&deg;C). Вал: квадрат 3/8 дюйма (9,5 мм).</p> <p>Зубчатая передача: 900</p> <p>Количество ходов: 14686</p> <p>Частота вращения двигателя: 810</p> <p>Время хода: 15</p> <p>Количество ступеней: 91.79</p> <p>Скорость: 918</p> <p><strong>Местоположение </strong></p> <p>При выборе местоположения оставьте достаточно места для установки принадлежностей и обслуживания двигателя. При установке вне помещения используйте влагозащищённые разъёмы и распределительную коробку, обеспечивающую защиту от внешних условий класса NEMA 3. При установке вне помещения в любом положении, кроме вертикального, используйте комплект для защиты от факторов внешней среды 4074ERU и влагозащищённые разъёмы класса защиты NEMA 3.</p> <p><strong>Принадлежности</strong></p> <p>220736A &ndash; Комплект внутренних вспомогательных выключателей; один выключатель. Можно добавить на месте установки.</p> <p>220736B &ndash; Комплект внутренних вспомогательных выключателей; два выключателя, для моделей TRADELINE можно добавить на месте установки.</p> <p>220738A &ndash; Кронштейн-переходник, поднимающий вал двигателя на 3/4 дюйма (19 мм), чтобы двигатель можно было использовать вместо предыдущих моделей Modutrol.</p> <p>220741A &ndash; Адаптер резьбовых клемм превращает стандартные быстроразъёмные клеммы в резьбовые клеммы.</p> <p>221455A &ndash; Звено кривошипа с плавной регулировкой, которое может поворачиваться через нижнее положение, не задевая основание двигателя без установки кронштейна-переходника.</p> <p>4074ERU &ndash; Комплект защиты от факторов внешней среды класса NEMA 3 для двигателей Modutrol IV, смонтированных в любых положениях, кроме вертикального.</p> <p>50017460-001 &ndash; Встроенный трансформатор; 24/120/230 В переменного тока 50/60 Гц на первичной обмотке, 24 В переменного тока на вторичной обмотке, быстроразъёмные клеммы.</p> <p>50017460-003 &ndash; Встроенный трансформатор; 120 В переменного тока 50/60 Гц на первичной обмотке, 24 В переменного тока на вторичной обмотке, быстроразъёмные клеммы.</p> <p>221455ADW &ndash; Звено кривошипа, которое может поворачиваться через нижнее положение, не задевая основание двигателя без установки кронштейна[1]переходника.</p> <p>Q100 &ndash; Узел тяги для подключения двигателя Modutrol к дроссельному клапану V51. Требует наличия кронштейна-переходника 220738A.</p> <p>Q181 &ndash; Вспомогательный потенциометр для последовательного или параллельного управления дополнительными модулирующими двигателями (серия 90) в количестве от 1 до 4.</p> <p>Q209E,F &ndash; Ручной потенциометр для двигателей Modutrol Q5001 &ndash; Кронштейн-переходник и узел тяги клапана в сборе для подключения двигателя Modutrol IV к водяному или паровому клапану.</p> <p>Q607 &ndash; Наружный вспомогательный выключатель, который служит для управления вспомогательным оборудованием по сигналу положения вала двигателя.</p> <p>ES650-117 &ndash; Взрывобезопасный корпус для установки двигателя во взрывоопасной атмосфере. Не применяется с Q5001 (или с другими узлами тяг клапанов).</p>
