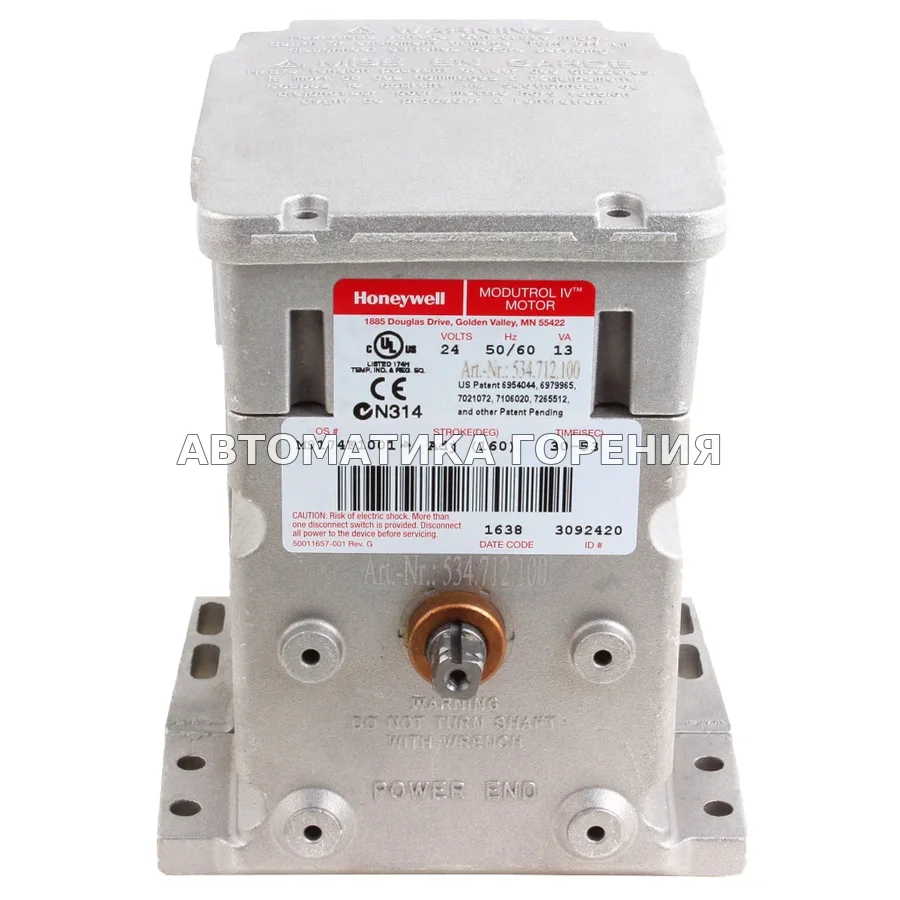

Исполнительный механизм Honeywell M9174F1001 M9174F1001/U для газовой горелки

<p>Сервоприводы Modutrol M9174F1001 являются аналогичными пропорциональными двигателями, используемыми для приводите в действие клапаны или заслонки в электрических модулирующих цепях (серия 90).</p> <p><strong>Свойства</strong></p> <ul> <li>Заменяет двигатели M944A, C, D; M954.</li> <li>Двигатель и зубчатая передача, погруженные в масло, обеспечивают надежную работу и длительный срок службы.</li> <li>Монтажная коробка обеспечивает защиту от атмосферных воздействий NEMA 3.</li> <li>Приводной двигатель и схема работают от 24 вольт</li> <li>Модели переменного тока доступны с трансформатором, установленным на заводе, или внутренний трансформатор может быть добавлен в полевых условиях.</li> <li>Доступен адаптер для винтовых клемм.</li> <li>Доступны модели с регулируемым ходом в полевых условиях (от 90&deg; до 160&deg;).</li> <li>Стандартным является номинальное время 30 секунд для хода на 90&deg; и 60 секунд для хода на 160&deg;.</li> <li>Доступны другие настройки времени.</li> <li>Корпус из литого под давлением магния.</li> <li>Доступные аксессуары включают в себя соединения клапанов и заслонок, взрывозащищенный корпус и вспомогательные выключатели.</li> <li>Встроенные вспомогательные выключатели доступны для установки на заводе-изготовителе или могут быть добавлены в модели TRADELINE в полевых условиях.</li> <li>Интерфейсные модули C возможностью добавления в поле C могут быть установлены в монтажной коробке для модернизации привода до серии 70 (электронное) управление.</li> <li>Хронометраж 4 минуты для хода на 160&deg;.</li> </ul> <p><strong>Зубчатая передача:</strong> 3600</p> <p><strong>Время хода:</strong> 60</p> <p><strong>Количество ходов:</strong> 29164</p> <p><strong>Количество ступеней:</strong> 182.275</p> <p><strong>Скорость:</strong> 810</p> <p><strong>Крутящий момент:</strong> 75</p> <p><strong>Тип контроллера:</strong></p> <p>Схема управления акуатора Honewell M9174F1001/U - пропорциональный контроллер серии 90 на 135 Ом. В схеме управления также может использоваться регулятор высокого или низкого предела серии 90 с ручным потенциометром минимального положения (с суммарным сопротивлением до 500 Ом).</p> <p><strong>Вращение двигателя: </strong>Нормально закрыто. Закрытое положение - это предел вращения против часовой стрелки, если смотреть со стороны питания двигателя. Двигатель открывается по часовой стрелке (если смотреть со стороны источника питания). Двигатели поставляются в закрытом положении.</p> <p><strong>Ход: </strong>Доступны модели с фиксированным ходом, с ходом 90&deg; или 160&deg;. Доступны другие модели с регулируемым ходом в полевых условиях от 90&deg; до 160&deg;. Начальное положение вала изменяется при регулировке хода. (Средняя точка хода остается фиксированной при регулировке хода). Ход</p> <p>регулируется с помощью кулачков, расположенных в монтажном блоке.</p> <p><strong>Нагрузка собственным весом на вал: </strong>Приводной или вспомогательный конец - не более 200 фунтов [90,8 кг].</p> <p>Максимальная суммарная нагрузка - 300 фунтов [136,2 кг]</p> <p><strong>Номинальная температура окружающей среды:</strong></p> <p>Максимальная температура -150&deg; F [66&deg; C] при 25% рабочем цикле.</p> <p>Минимум - минус 40&deg;F [-40&deg;C].</p> <p><strong>Коленчатый вал:</strong> квадрат 3/8 дюйма [9,5 мм].</p> <p><strong>Местоположение</strong></p> <p>Устанавливайте сервомотор Modutrol M9174F1001/B в любом месте, за исключением тех, где пары кислоты или другие вредные вещества могут воздействовать на металлические детали, а также в атмосфере выделяющегося газа или взрывоопасных паров. В условиях повышенного содержания соли монтажное основание и винты должны быть покрыты цинком или кадмием, а не нержавеющей сталью или латунью: Для установки на эти поверхности используйте переходный кронштейн 220738A. Двигатели рассчитаны на постоянную температуру от -40&deg; F до 150&deg; F [от -40&deg; C до 66&deg; C]. При выборе места оставьте достаточный зазор для установки принадлежностей и обслуживания двигателя.</p> <p>Если устройство расположено на открытом воздухе, установите его вертикально и используйте герметичные соединители с монтажной коробкой, чтобы обеспечить защиту от атмосферных воздействий NEMA 3.</p>
