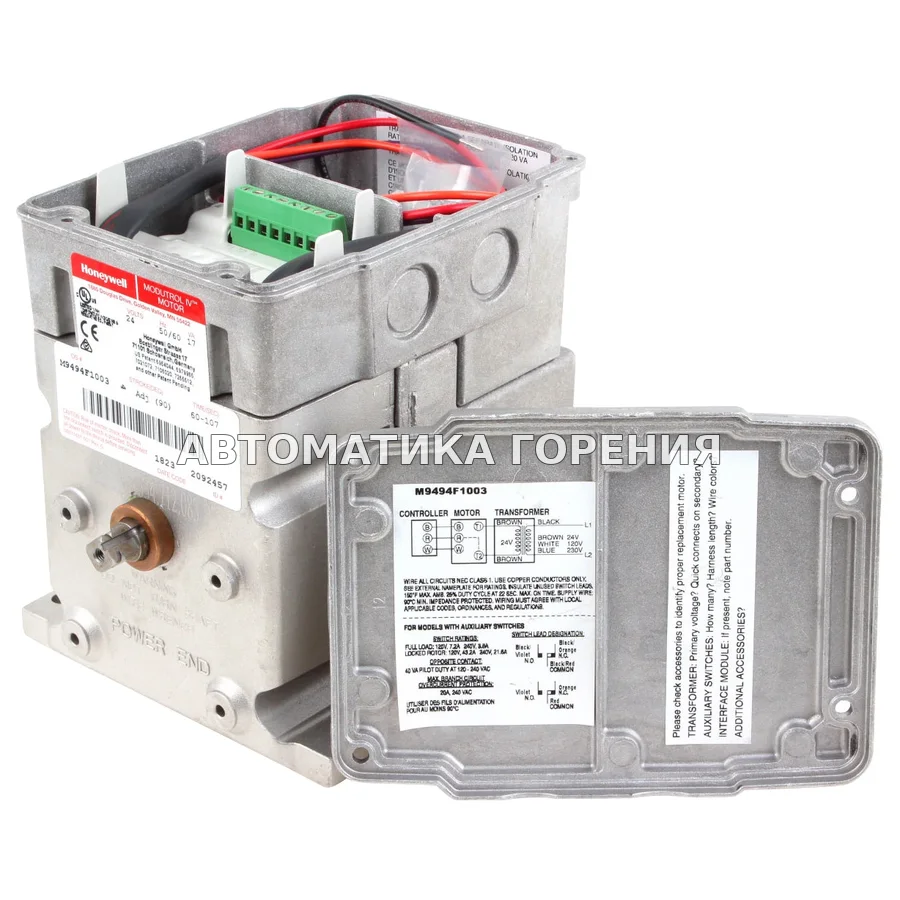

Исполнительный механизм Honeywell M9494F1003 M9494F1003/U для газовой горелки

Сервоприводы Honeywell M9494F1003/B - пропорциональные двигатели серии 90 для управления клапанами в системах HVAC. Работают от 24 В, защищены от атмосферы, могут быть снабжены трансформатором. Предоставляют различные настройки времени и имеют корпус из литого магния. Поддерживают аксессуары, включая вспомогательные выключатели и интерфейсные модули для модернизации. Характеристики: - Зубчатая передача: 3600 - Время хода: 60 - Количество ходов: 58361 - Количество ступеней: 364.76 - Скорость: 911 - Крутящий момент: 300 Тип контроллера: - Схема управления актуатора Honewell M9494F1003 - пропорциональный контроллер серии 90 на 135 Ом. Может использоваться с регулятором высокого/низкого предела серии 90 с ручным потенциометром минимального положения (с суммарным сопротивлением до 500 Ом). Вращение двигателя: - Нормально закрыто. Закрытое положение - предел вращения против часовой стрелки. Двигатель открывается по часовой стрелке. Поставляются в закрытом положении. Ход: - Модели с фиксированным ходом (90° или 160°) и регулируемым ходом в полевых условиях от 90° до 160°. Нагрузка: - Нагрузка собственным весом на вал: Приводной или вспомогательный конец - не более 200 фунтов [90,8 кг]. Максимальная суммарная нагрузка - 300 фунтов [136,2 кг]. Температурный диапазон: - Максимальная температура -150°F [66°C] при 25% рабочем цикле. - Минимум - минус 40°F [-40°C]. Коленчатый вал: - Квадрат 3/8 дюйма [9,5 мм]. Установка: - Соблюдайте условия по безопасности и окружающей среде. - Установка на открытом воздухе: Вертикальное положение, герметичные соединители, стандарт NEMA 3.
