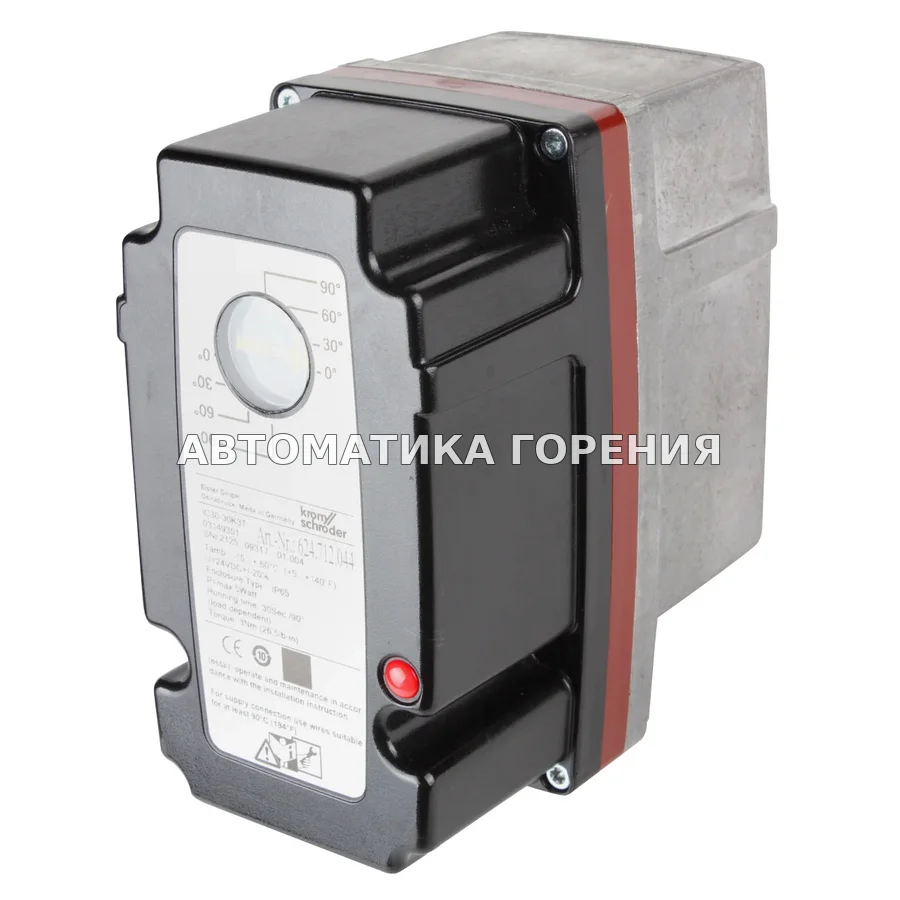

Исполнительный механизм Kromschroder IC30-30K3T 03149351 для газовой горелки

<p>Сервопривод Kromschroder 03149351 IC 30-30K3T для передачи вращательного движения (0-90&deg;), для управления газовыми и воздушными клапанами, обратная связь по положению через внешний указатель положения, степень защиты IP 65.</p><p>Основные параметры исполнения: серия: 30, с беспотенциальными концевыми выключателями; время хода: 30 с/90&deg;; напряжение питания: 24 В=; крутящий момент: 3 Н&#183;м; управление: трёхпозиционное шаговое управление.</p><p>Сервоприводы рассчитаны на любые задачи, где требуется точный управляемый поворот в диапазоне 0&deg; до 90&deg;. В паре с регулирующим элементом они регулируют расход на газовых и воздушных приборах как при плавном, так и при ступенчатом регулировании процесса горения.</p><p>Плавно регулируемые переключающие кулачки задают минимальное и максимальное положения. Кроме них есть беспотенциальные концевые выключатели, с помощью которых устанавливаются дополнительные положения переключения, в частности для розжига и для режима большого пламени.</p><p>В стандартную комплектацию входит сервисный переключатель для перевода из автоматического режима в ручной, а видимый снаружи индикатор положения существенно облегчает пусконаладку.</p><p>Модели IC 20, IC 30 и IC 50 управляются трёхпозиционным шаговым сигналом.</p><p>Встроенный потенциометр обратной связи даёт возможность контролировать текущее положение сервопривода, что полезно в процессах автоматизации.</p><p>Реакция сервопривода, к примеру на падение входного сигнала ниже минимального предела при обрыве кабеля, настраивается DIP-переключателями.</p><p>Колебания и помехи во входном сигнале гасятся регулируемым потенциометром. В режиме непрерывного регулирования входной сигнал согласуется с минимальным и максимальным углами регулировки вручную или автоматически; процесс калибровки виден по светодиодам. По непрерывному сигналу также контролируется текущее положение сервопривода.</p><p>Сервопривод IC 30 допускается использовать как привод линейного регулятора расхода VFC.</p><p>Монтаж выполняется через комплект адаптера. При поставке IC 30, линейный регулятор расхода VFC и комплект адаптера не собраны.</p><p>Эта комбинация рассчитана на диапазон регулирования до 25:1.</p><p>Сервопривод IC 30 допускается использовать и как привод дроссельных заслонок BVA и BVG.</p><p>Монтаж выполняется через комплект адаптера. При поставке IC 30, дроссельная заслонка BVA/BVG и комплект адаптера не собраны.</p><p>Эта комбинация рассчитана на диапазон регулирования до 10:1.</p><p>Направление вращения диска заслонки переключается, а положение диска видно снаружи, причём направление вращения обозначено цветовой маркировкой.</p><p>Для согласования сервопривода с дроссельной заслонкой под конкретное применение служат разные монтажные комплекты. См. техническую информацию: Дроссельные заслонки DKR</p>
