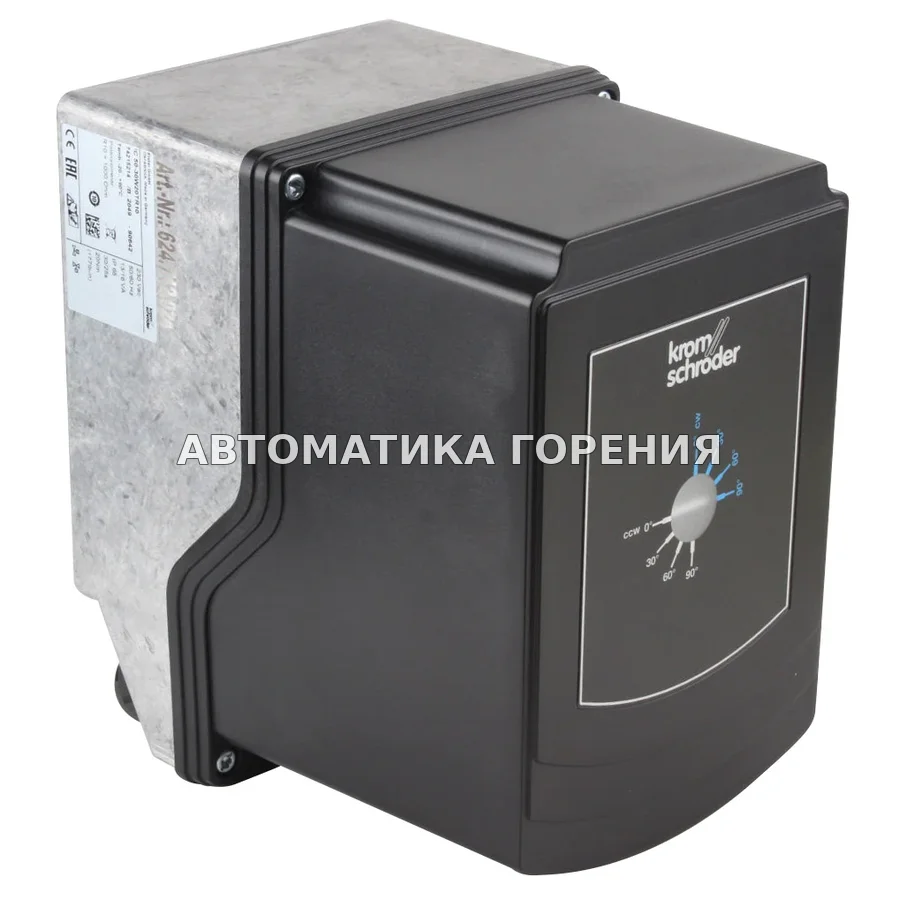

Исполнительный механизм Kromschroder IC50-30W20TR10 74215214 для газовой горелки

<p>Сервопривод Kromschroder 74215214 IC 50-30W20TR10 для передачи вращательного движения (0-90&deg;), для управления газовыми и воздушными клапанами, обратная связь по положению через внешний указатель положения, степень защиты IP 65.</p><p>Основные параметры исполнения: серия: 50, с повышенным крутящим моментом; время хода: 30 с/90&deg;; напряжение питания: 230 В~, 50/60 Гц; крутящий момент: 20 Н&#183;м; управление: трёхпозиционное шаговое управление; потенциометр обратной связи: 1000 Ом.</p><p>Кромшредер 74215214 выпускается взамен снятых с производства 16302411, 16322411, 16326411, 16306411.</p><p>Сервоприводы предназначены для всех применений, требующих точного управляемого поворота в диапазоне от 0&deg; до 90&deg;. В сочетании с исполнительным элементом они подходят для регулирования расхода на газовых и воздушных установках в процессах горения с плавным или ступенчатым регулированием.</p><p>Помимо настройки мин. и макс. положений плавно регулируемыми кулачками, беспотенциальные концевые выключатели позволяют задавать дополнительные положения переключения, например положения розжига и большого пламени.</p><p>Стандартный сервисный переключатель позволяет переводить прибор из автоматического режима в ручной, а считываемый снаружи индикатор положения значительно упрощает пусконаладку.</p><p>IC 20, IC 30 и IC 50 управляются трёхпозиционным шаговым сигналом. IC 20..E и IC 50..E могут также управляться непрерывным сигналом.</p><p>Встроенный потенциометр обратной связи позволяет контролировать текущее положение сервопривода. Эта функция контроля может использоваться в процессах автоматизации.</p><p>Поведение сервопривода, например при падении входного сигнала ниже минимального предела в случае обрыва кабеля, задаётся DIP-переключателями.</p><p>Колебания и помехи входного сигнала подавляются регулируемым потенциометром. При непрерывном управлении входной сигнал можно привязать к минимальному и максимальному углам поворота вручную или автоматически. Процесс калибровки визуализируется светодиодами. Непрерывный сигнал позволяет контролировать текущее положение сервопривода.</p><p>Для монтажа требуется переходной комплект.</p><p>Эта комбинация рассчитана на диапазон регулирования до 25:1.</p><p>Эта комбинация рассчитана на диапазон регулирования до 10:1.</p><p>Сервопривод IC 50 и дроссельная заслонка DKR также поставляются в собранном виде до номинального размера 300.</p><p>Направление вращения диска заслонки переключается. Положение диска заслонки считывается снаружи, при этом направление вращения обозначено цветовой маркировкой.</p><p>В зависимости от применения сервопривод ориентируется относительно дроссельной заслонки с помощью различных монтажных комплектов. См. техническую информацию: Дроссельные заслонки DKR</p>
