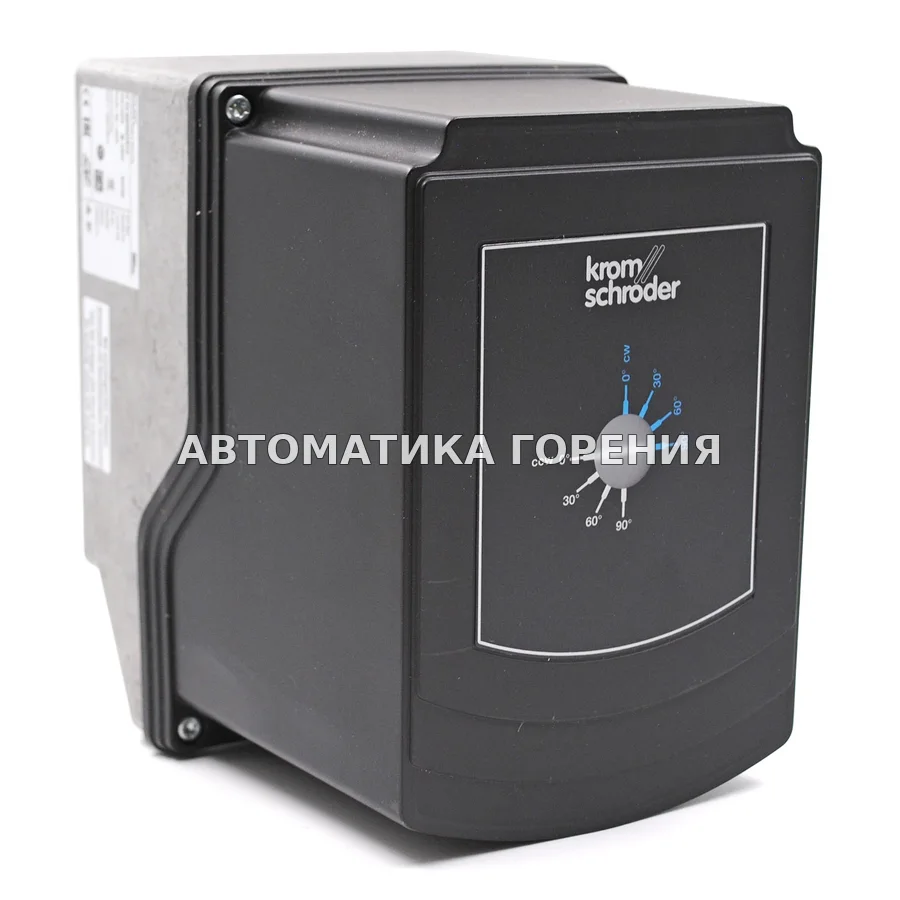

Исполнительный механизм Kromschroder IC50-60H30TR10 74215225 для газовой горелки

<p>Сервопривод Kromschroder 74215225 IC 50-60H30TR10.</p><p>Сервопривод передаёт вращательное движение (0-90&deg;) и служит для управления газовыми и воздушными клапанами. Обратная связь по положению обеспечивается внешним указателем положения; исполнение IP 65.</p><p>Технические параметры: серия: 50, с повышенным крутящим моментом; время хода: 60 с/90&deg;; напряжение питания: 24 В~, 50/60 Гц; крутящий момент: 30 Н&#183;м; управление: трёхпозиционное шаговое управление; потенциометр обратной связи: 1000 Ом.</p><p>Krom Schroder 74215225 заменяет снятые с производства артикулы 16302317, 16303317, 16302117, 16322117, 16303117, 16322317, 16326117, 16306117, 16326317, 16306317.</p><p>Везде, где требуется точное управляемое вращение в пределах от 0&deg; до 90&deg;, применимы эти сервоприводы. В паре с исполнительным элементом они пригодны для регулирования расхода на газовых и воздушных установках в процессах горения как с плавным, так и со ступенчатым регулированием.</p><p>Кроме мин. и макс. положений, настраиваемых плавно регулируемыми кулачками, с помощью беспотенциальных концевых выключателей можно задать дополнительные положения переключения, такие как положение розжига и положение большого пламени.</p><p>Переключение из автоматического режима в ручной выполняется стандартным сервисным переключателем, а благодаря индикатору положения, считываемому снаружи, пусконаладка существенно упрощается.</p><p>Сервоприводы IC 20, IC 30 и IC 50 управляются трёхпозиционным шаговым сигналом. Для IC 20..E и IC 50..E возможно также управление непрерывным сигналом.</p><p>Встроенный потенциометр обратной связи даёт возможность отслеживать текущее положение сервопривода; такой контроль может быть использован в процессах автоматизации.</p><p>Как поведёт себя сервопривод, например если входной сигнал упадёт ниже минимального предела при обрыве кабеля, задаётся DIP-переключателями.</p><p>Колебания или помехи входного сигнала подавляет регулируемый потенциометр. При непрерывном управлении входной сигнал вручную или автоматически согласуется с минимальным и максимальным углами поворота; светодиоды показывают ход этой калибровки. Непрерывный сигнал также позволяет отслеживать текущее положение сервопривода.</p><p>Для сборки необходим переходной комплект.</p><p>Диапазон регулирования этой комбинации - до 25:1.</p><p>Диапазон регулирования этой комбинации - до 10:1.</p><p>Сервопривод IC 50 вместе с дроссельной заслонкой DKR поставляется и в готовом собранном виде - до номинального размера 300.</p><p>Направление вращения диска заслонки переключаемое; положение диска заслонки можно определить снаружи, причём направление вращения показано цветовой маркировкой.</p><p>С помощью различных монтажных комплектов сервопривод ориентируется относительно дроссельной заслонки так, как требует применение. См. техническую информацию: Дроссельные заслонки DKR</p>
