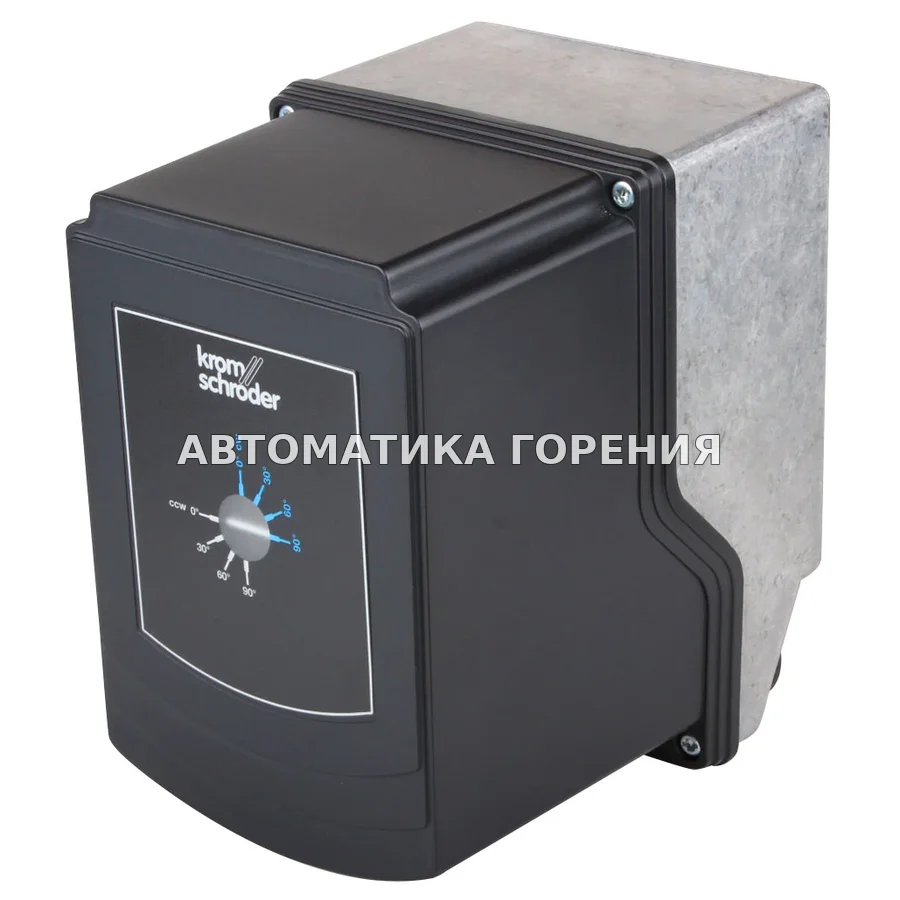

Исполнительный механизм Kromschroder IC50-60W30TR10 74215215 для газовой горелки

<p>Сервопривод Kromschroder 74215215 IC 50-60W30TR10 для управления газовыми и воздушными клапанами путём передачи вращательного движения (0-90&deg;); положение отслеживается по внешнему указателю положения, степень защиты IP 65.</p><p>Основные характеристики: серия: 50, с повышенным крутящим моментом; время хода: 60 с/90&deg;; напряжение питания: 230 В~, 50/60 Гц; крутящий момент: 30 Н&#183;м; управление: трёхпозиционное шаговое управление; потенциометр обратной связи: 1000 Ом.</p><p>Kromschroeder 74215215 пришёл на смену артикулам 16302311, 16303311, 16302111, 16322111, 16306111, 16303111, 16322311, 16306311, 16326111, 16326311, 16310031.</p><p>Сервоприводы рассчитаны на любые применения, где нужен точный управляемый поворот от 0&deg; до 90&deg;. Вместе с исполнительным элементом они регулируют расход на газовых и воздушных установках в процессах горения с плавным или ступенчатым регулированием.</p><p>Мин. и макс. положения задаются плавно регулируемыми кулачками, а беспотенциальные концевые выключатели дополнительно позволяют настроить другие положения переключения - например, положения розжига и большого пламени.</p><p>Штатный сервисный переключатель переводит прибор из автоматического режима в ручной; индикатор положения, читаемый снаружи, заметно облегчает пусконаладку.</p><p>Для IC 20, IC 30 и IC 50 управляющим является трёхпозиционный шаговый сигнал; IC 20..E и IC 50..E принимают, кроме того, непрерывный сигнал.</p><p>Текущее положение сервопривода контролируется встроенным потенциометром обратной связи - эту функцию можно задействовать в процессах автоматизации.</p><p>Поведение сервопривода (например, при падении входного сигнала ниже минимального предела из-за обрыва кабеля) задаётся DIP-переключателями.</p><p>Регулируемый потенциометр подавляет колебания и помехи входного сигнала. В режиме непрерывного управления входной сигнал привязывается к минимальному и максимальному углам поворота - вручную либо автоматически, а ход калибровки отображают светодиоды. По непрерывному сигналу можно отслеживать текущее положение сервопривода.</p><p>Монтаж выполняется с использованием переходного комплекта.</p><p>Данная комбинация рассчитана на диапазон регулирования до 25:1.</p><p>Данная комбинация рассчитана на диапазон регулирования до 10:1.</p><p>До номинального размера 300 сервопривод IC 50 и дроссельная заслонка DKR поставляются также в собранном виде.</p><p>Направление вращения диска заслонки можно переключить. Положение диска видно снаружи, а направление вращения обозначено цветовой маркировкой.</p><p>Различные монтажные комплекты позволяют в зависимости от применения ориентировать сервопривод относительно дроссельной заслонки. См. техническую информацию: Дроссельные заслонки DKR</p>
