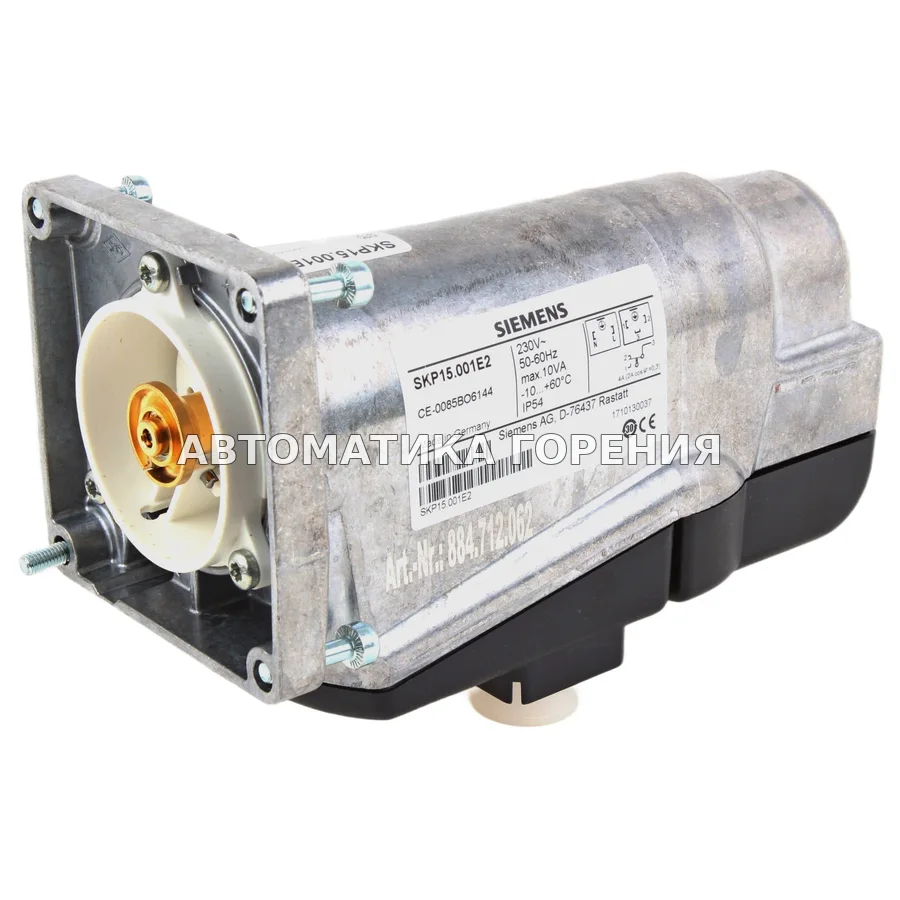

Исполнительный механизм Siemens SKP15.001E2 для газовой горелки

Сервопривод Siemens SKP15.001E2 (арт. 884.712.062) относится к типу приводов, которые управляют положением воздушной заслонки и газового дросселя в наддувных горелках. Основная задача такого узла — изменять подачу воздуха в камеру сгорания в соответствии с заданной мощностью, а в модуляционных горелках — ещё и синхронизировать поворот воздушной заслонки с регулирующим газовым клапаном. Сервопривод получает управляющий сигнал от топочного автомата или контроллера горелки и через механическую связь разворачивает заслонку на определённый угол, тем самым меняя производительность вентилятора и расход воздуха. В цикле работы горелки этот сервопривод задействован на этапе регулирования мощности (позиция 6 общего цикла). После успешного розжига и выхода на минимальную нагрузку автомат передаёт приводу команду на увеличение или снижение подачи воздуха. Одновременно с этим регулируется давление топлива — так поддерживается требуемое соотношение «газ–воздух». В ступенчатых горелках сервопривод переводит заслонку между фиксированными положениями, в плавно-модуляционных — непрерывно отслеживает сигнал регулятора (например, от датчика температуры или давления пара). При подборе замены для Siemens SKP15.001E2 важно учитывать, что такие приводы различаются по типу хода (поворотный), углу поворота, крутящему моменту, напряжению питания и наличию конечных выключателей. Конкретный артикул подтверждает только то, что это модель Siemens с заданными производителем параметрами. При монтаже нужно обеспечить механическое сопряжение с осью заслонки, а также настроить ход и выключатели в соответствии с настройками топочного автомата. Если точный аналог отсутствует, подбирать привод рекомендуется по углу поворота и моменту, а затем адаптировать концевые переключатели и сигналы обратной связи под конкретную автоматику горелки.
