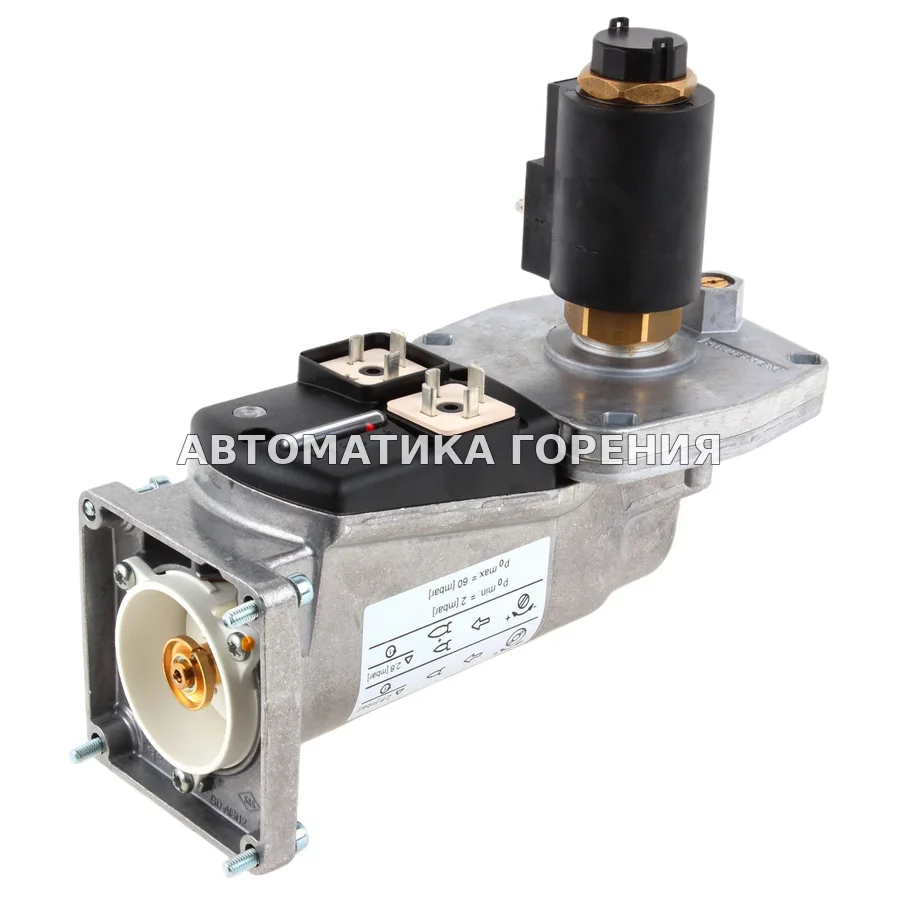

Исполнительный механизм Siemens SKP25.201E2 для газовой горелки

Сервопривод Siemens SKP25.201E2 предназначен для управления воздушной заслонкой и, при необходимости, газовым дросселем в наддувных горелках. Такие блоки являются частью системы регулирования мощности: по сигналу от топочного автомата или внешнего контроллера сервопривод поворачивает заслонку, изменяя подачу воздуха в головку горелки. Одновременно, в модулируемых конфигурациях, обеспечивается согласованное изменение расхода газа (через связанный регулирующий клапан), чтобы поддерживать требуемое соотношение топливо/воздух. В общем цикле работы горелки сервопривод задействован на этапах предпродувки (заслонка открывается полностью или в заданное положение), розжига и выхода на рабочий режим, а затем и при плавном или ступенчатом изменении производительности. При подборе сервопривода такого типа обращают внимание на угол поворота (обычно 90° или 120°), время полного хода, крутящий момент, а также тип управляющего сигнала (например, аналоговый 0–10 В или 4–20 мА для плавного регулирования, либо дискретные команды для двухступенчатого режима). Важно, чтобы механическое соединение сервопривода с валом заслонки соответствовало по форме и размерам, иначе возможны люфты или заклинивание. При замене следует убедиться в отключении питания и соответствии характеристик конкретной горелки (для точных данных по напряжению и току лучше обратиться к документации на оборудование). Конструкция этих устройств рассчитана на работу в составе автоматических горелок промышленного и коммерческого назначения.
