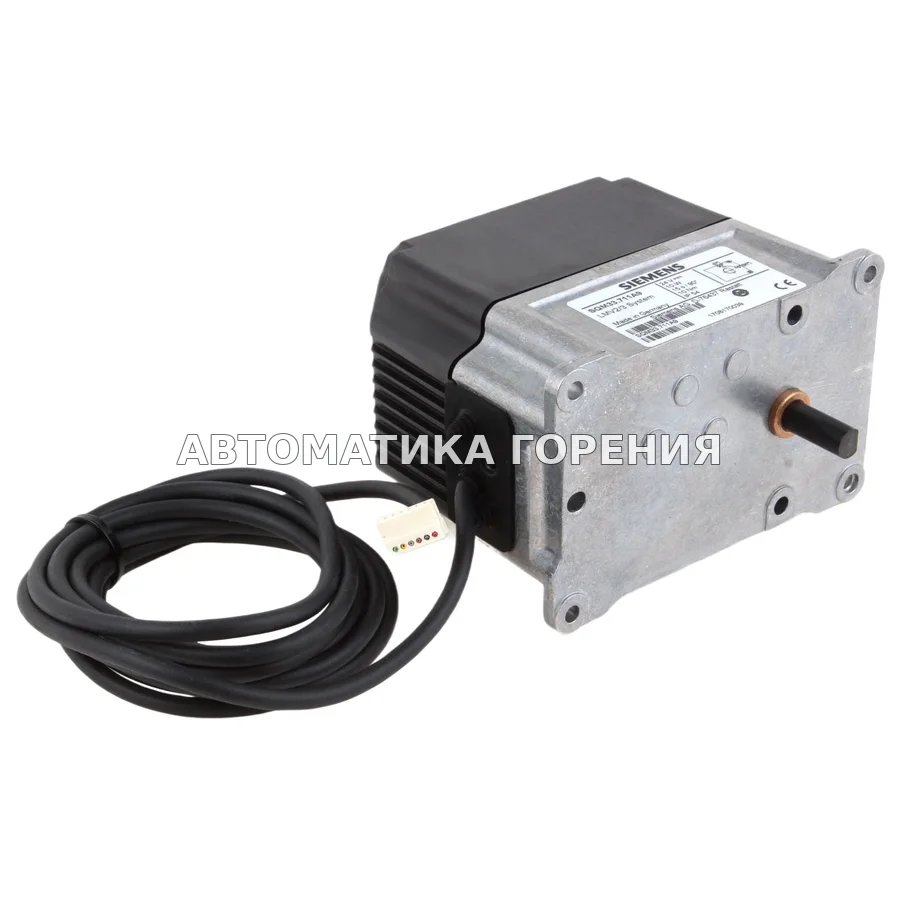

Исполнительный механизм Siemens SQM33.711A9 для газовой горелки

Сервопривод Siemens SQM33.711A9 — электромеханическое устройство для поворота воздушной заслонки и газового дросселя в наддувных горелках. Такие блоки устанавливаются на горелках средней и большой мощности, где требуется регулировать подачу воздуха и газа в зависимости от нагрузки. Сервоуправление получает команды от топочного автомата или контроллера, через систему рычагов и тяг изменяет положение заслонки и регулирующего клапана, обеспечивая требуемое соотношение топливо–воздух. В схеме работы он стоит между автоматикой управления и исполнительными механизмами — вентилятором, головкой горелки, газовой рампой. При замене сервопривода этой серии важно подобрать модель с теми же электрическими и механическими характеристиками: напряжением питания, типом управляющего сигнала (двухпозиционный, трёхпозиционный или модулирующий с обратной связью), крутящим моментом, углом поворота и временем полного хода. Несоответствие по этим параметрам может нарушить работу горелки или привести к ошибкам автоматики. Артикул SQM33.711A9 входит в номенклатуру Siemens — производителя, широко представленного в системах автоматики горелок. Конкретная конфигурация этой модели задана производителем и должна соответствовать заводскому проекту горелочного устройства. В общем цикле розжига и модуляции сервопривод SQM работает после завершения продувки и розжига, когда автоматика переходит к ступенчатому или плавному изменению мощности. Поворотом заслонки он синхронизирует подачу воздуха с расходом топлива, а при модуляционном режиме также управляет регулятором давления газа. Надёжная работа сервопривода напрямую влияет на экономичность и безопасность горения — при его замене стоит проверять состояние тяг, подшипников и ответных механизмов заслонки, чтобы исключить люфты и заедания.
