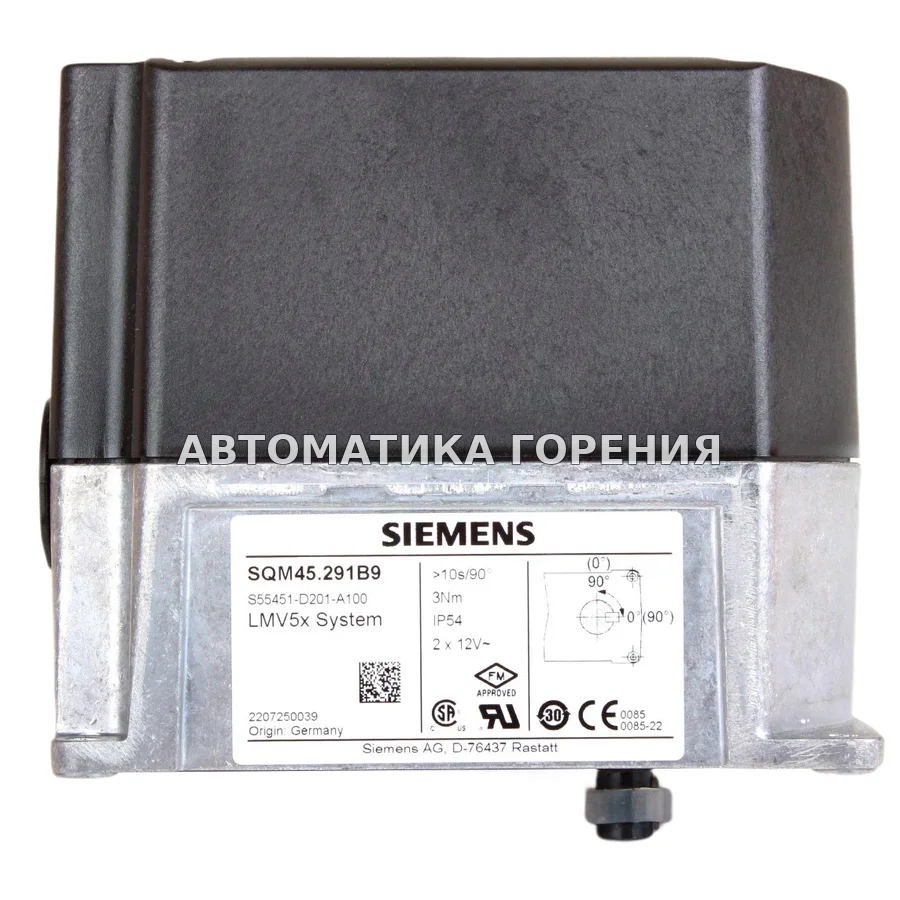

Исполнительный механизм Siemens SQM45.291B9 для газовой горелки

Сервопривод Siemens SQM45.291B9 относится к типу электромеханических приводов, которые в наддувных горелках управляют положением воздушной заслонки и, при необходимости, газового дросселя. Такие устройства преобразуют электрический сигнал топочного автомата или контроллера в механическое перемещение, обеспечивая точное регулирование количества воздуха (и газа) в зависимости от требуемой мощности горелки. Детали этой серии — SQM — разработаны для работы в составе автоматики горения и являются конструктивным звеном между блоком управления и исполнительными механизмами головки горелки. В цикле работы горелки сервопривод включается после завершения продувки и розжига, на этапе модуляции или переключения ступеней. Он связан с вентилятором (через заслонку), с газовой рампой (через механическую тягу или кулачок) и, конечно, с топочным автоматом, который подаёт команды — двухпозиционные (вкл/выкл) или модулирующие (аналоговый/цифровой сигнал). Конкретный артикул SQM45.291B9 поставляется производителем Siemens — одним из ключевых брендов для промышленных и полупромышленных горелок. Для корректной замены необходимо знать параметры старого привода: угол поворота, крутящий момент, напряжение питания и тип сигнала управления — эти данные обычно указаны на корпусе привода или в документации горелки. При установке нового сервопривода важно выставить начальное положение заслонки и проверить согласование хода с механизмом газового дросселя.
