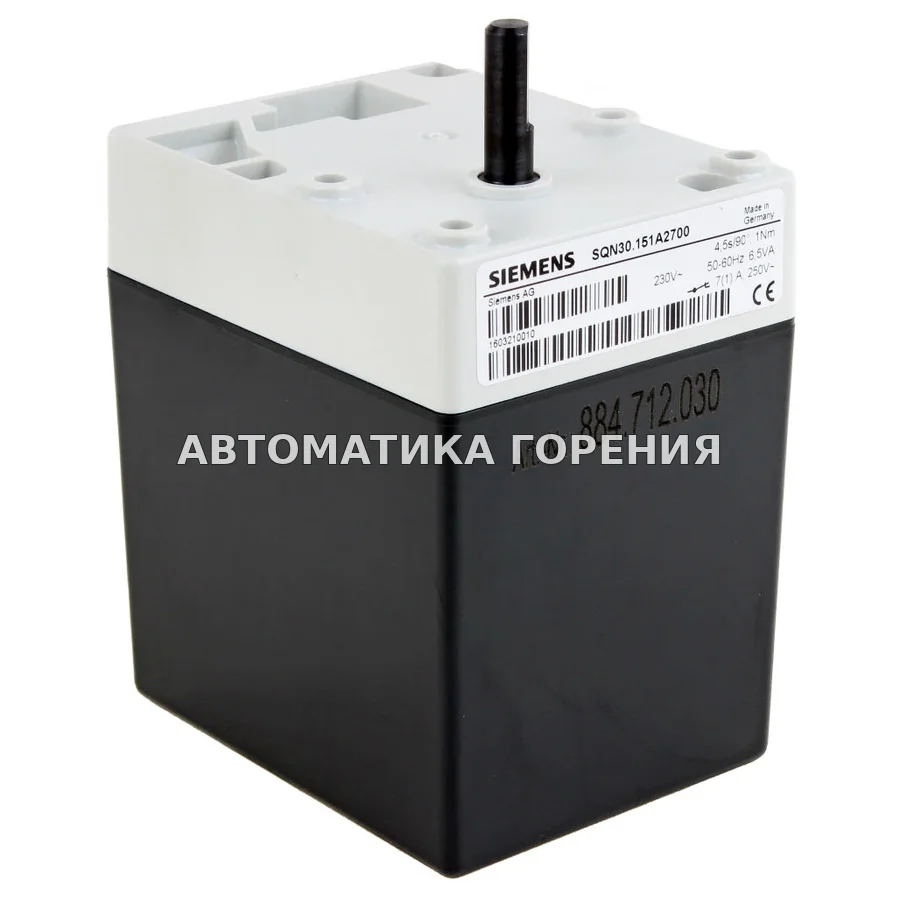

Исполнительный механизм Siemens SQN30.151A2700 для газовой горелки

Сервопривод Siemens SQN30.151A2700 — это исполнительное устройство для управления положением воздушной заслонки и газового дросселя в наддувных горелках. Детали этого типа обеспечивают согласованное изменение расхода воздуха и топлива, что необходимо для регулирования тепловой мощности горелки по ступеням или плавно. Сервопривод устанавливается на ось заслонки и получает управляющий сигнал от топочного автомата (контроллера горения), который в свою очередь получает команду от регулятора температуры или давления. В цикле работы горелки сервопривод задействован на этапе регулирования мощности: после подтверждения пламени автомат горения выдаёт сигнал на изменение положения воздушной заслонки, а при модуляционном режиме — одновременно управляет регулятором давления топлива. Таким образом, этот узел напрямую связан с топочным автоматом, вентилятором (через кинематику заслонки) и газовой рампой. Корректная работа сервопривода напрямую влияет на полноту сгорания, КПД и безопасность горелки. При подборе замены важно учитывать, что сервоприводы различаются по углу поворота, времени полного хода, типу подключаемого сигнала (двухпозиционный, трёхпозиционный, аналоговый) и механическим характеристикам присоединительного вала. Для конкретного артикула SQN30.151A2700 эти параметры не указаны, поэтому подбор следует вести на основании документации на горелку или маркировки старого привода. Также нужно проверить, предусмотрен ли в сервоприводе кулачок для дополнительного конечного выключателя, если это требуется схемой автоматики. При монтаже важно обеспечить свободный ход рычага заслонки и правильное начальное положение (клапан закрыт или открыт на запальный расход).
