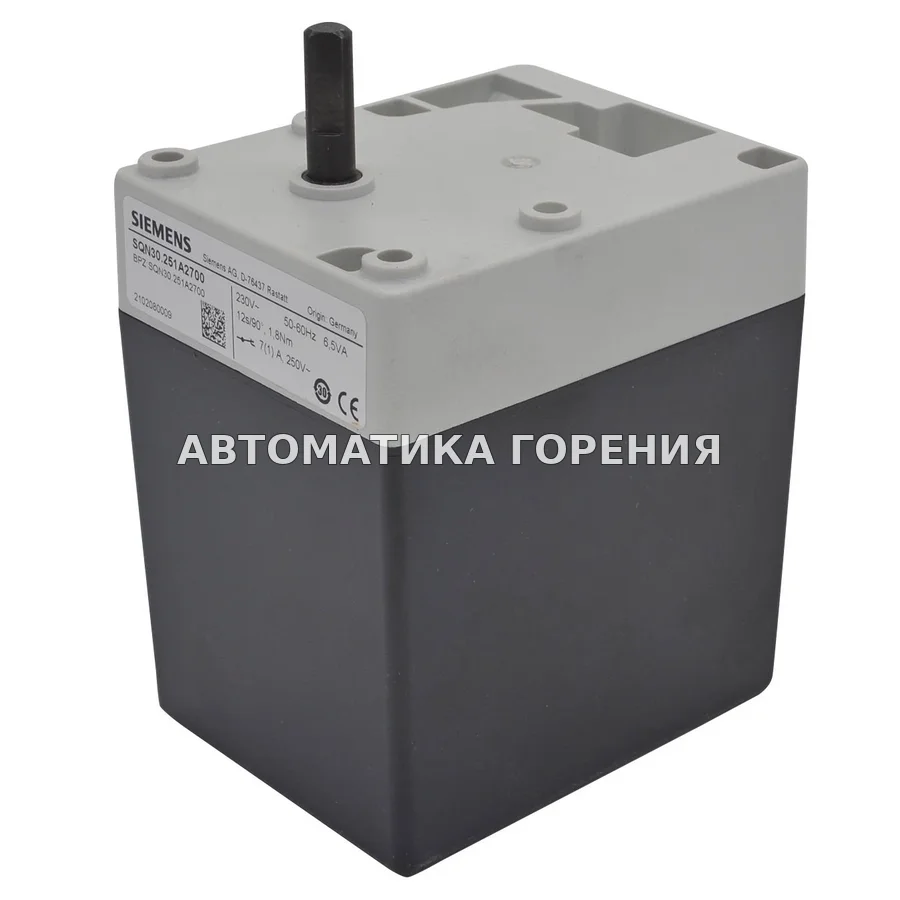

Исполнительный механизм Siemens SQN30.251A2700 для газовой горелки

Сервопривод Siemens SQN30.251A2700 — это исполнительное устройство для управления воздушной заслонкой в наддувных горелках. Такие блоки поворачивают заслонку в положение, заданное топочным автоматом или контроллером, изменяя тем самым количество воздуха, подаваемого в зону горения. В комбинированных горелках сервопривод этого типа может также синхронно вращать газовый дроссель, обеспечивая согласованное изменение мощности по топливу и воздуху. Узел работает в связке с автоматикой горения (блоком управления), вентилятором и головкой горелки — именно эта цепочка отвечает за формирование и поддержание топливовоздушной смеси на каждой ступени или в модуляционном режиме. Детали семейства SQN30 применяются в промышленных и коммерческих горелках среднего и большого типоразмера. При замене важно убедиться, что новый сервопривод соответствует исходной модели по типу управляющего сигнала (обычно трёхпозиционный или аналоговый), по углу поворота и времени перемещения. Параметры SQN30.251A2700 заложены производителем под конкретный диапазон работы — для правильного подбора нужно сверить их с маркировкой старого устройства и с требованиями автоматики горелки. При монтаже обращают внимание на надёжное крепление на ось заслонки и корректное подключение по схеме, указанной в документации на горелку. Некорректная совместимость по сигналу или механике может привести к нестабильной работе или блокировке по несоответствию положения.
