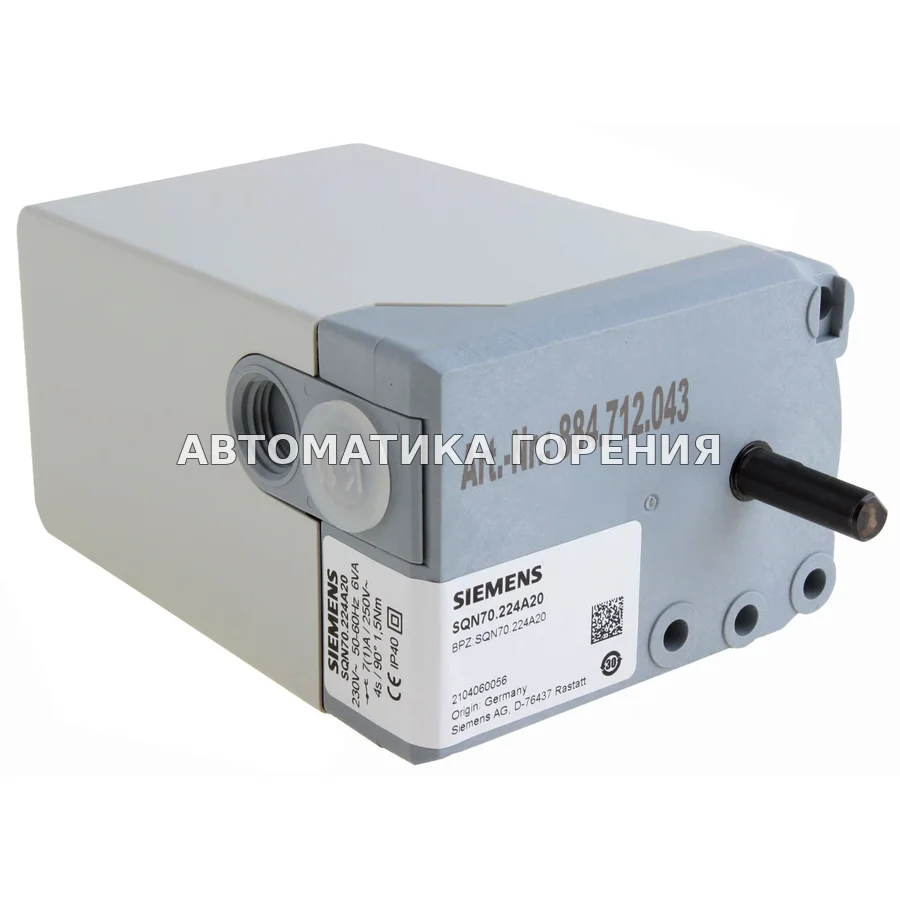

Исполнительный механизм Siemens SQN70.224A20 для газовой горелки

Сервопривод Siemens SQN70.224A20 — это исполнительное устройство, которое по команде топочного автомата поворачивает воздушную заслонку и, при необходимости, газовый дроссель в наддувных горелках. Такие сервоприводы серии SQN обеспечивают изменение мощности горелки либо по ступеням (двухступенчатый или трёхступенчатый режим), либо плавно (модуляция), согласуя расход воздуха с текущей нагрузкой. Они связаны с контроллером, вентилятором и головкой горелки, получая управляющий сигнал от автоматики и механически перемещая заслонку или клапан. В цикле работы горелки сервопривод включается после завершения предпродувки и розжига, когда автомат переходит в режим регулирования. В зависимости от уставок и сигнала от датчика температуры или давления он изменяет положение заслонки, тем самым корректируя подачу воздуха и топлива. Это критически важный узел для поддержания правильного соотношения «топливо — воздух» при переменной нагрузке. Надёжность его работы напрямую влияет на КПД и безопасность горелки, особенно при частых переключениях. При замене сервопривода такого типа необходимо проверить соответствие по углу поворота, моменту и типу управляющего сигнала (двухпозиционный, трёхпозиционный, аналоговый или цифровой — зависит от версии). Следует также оценить состояние тяг и шарниров, так как износ механической обвязки может вызвать ошибки позиционирования. После монтажа требуется калибровка хода и проверка согласованной работы с реле давления воздуха и другими элементами безопасности. Данный артикул произведён компанией Siemens, специализирующейся на промышленной автоматике для горелочного оборудования.
