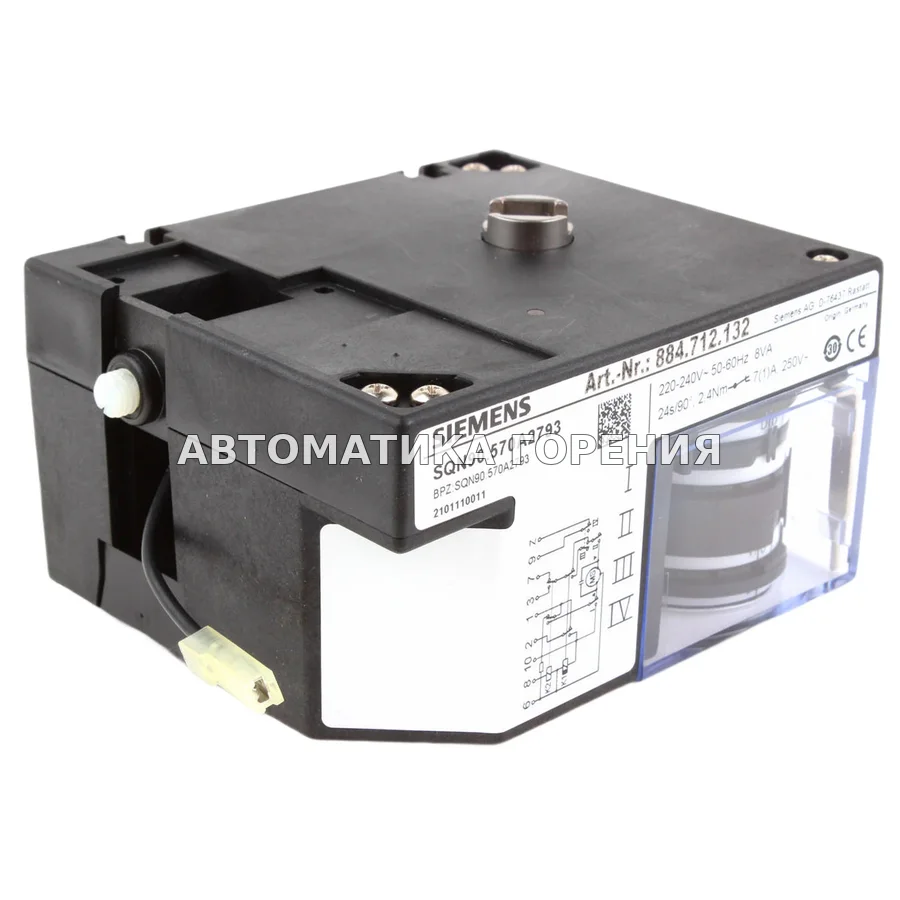

Исполнительный механизм Siemens SQN90.570A2793 для газовой горелки

Сервопривод Siemens SQN90.570A2793 относится к группе поворотных сервоприводов дутьевых горелок, управляющих положением воздушной заслонки и газового дросселя. Такие блоки работают в связке с топочным автоматом, который задаёт угол поворота в зависимости от требуемой мощности. При поступлении сигнала от контроллера сервопривод перемещает исполнительные органы, изменяя расход воздуха и топлива, что обеспечивает ступенчатое или плавное регулирование производительности горелки. В комбинированных горелках он может одновременно управлять и воздушной заслонкой, и клапаном газа для поддержания правильного соотношения смеси. Сервоприводы этой серии (SQN) применяются преимущественно в промышленных и коммерческих горелках с наддувом. Они конструктивно включают электродвигатель с редуктором, кулачковые конечные выключатели, а также встроенный датчик обратной связи (потенциометр или энкодер) для подтверждения положения. Питание сервопривода обычно однофазное 230 В, но перед заменой следует уточнить рабочее напряжение конкретного экземпляра по его маркировке. Кроме того, важно проверить угол поворота и время срабатывания — эти параметры подбираются под конкретную горелку и настройки автоматики. При замене сервопривода необходимо убедиться, что его фланец и геометрия соединения соответствуют посадочному месту горелки, а электрические контакты согласованы с разъёмом автомата. После монтажа требуется калибровка диапазона поворота — настройка кулачков микровыключателей для задания крайних положений. Неверно настроенная механика может привести к нарушению соотношения топливо-воздух, перегреву или аварийной блокировке. Как и другие сервоприводы, данный блок постоянно участвует в цикле безопасности: например, при продувке он обеспечивает полное открытие воздушной заслонки, а при отсутствии пламени — закрытие дросселя.
