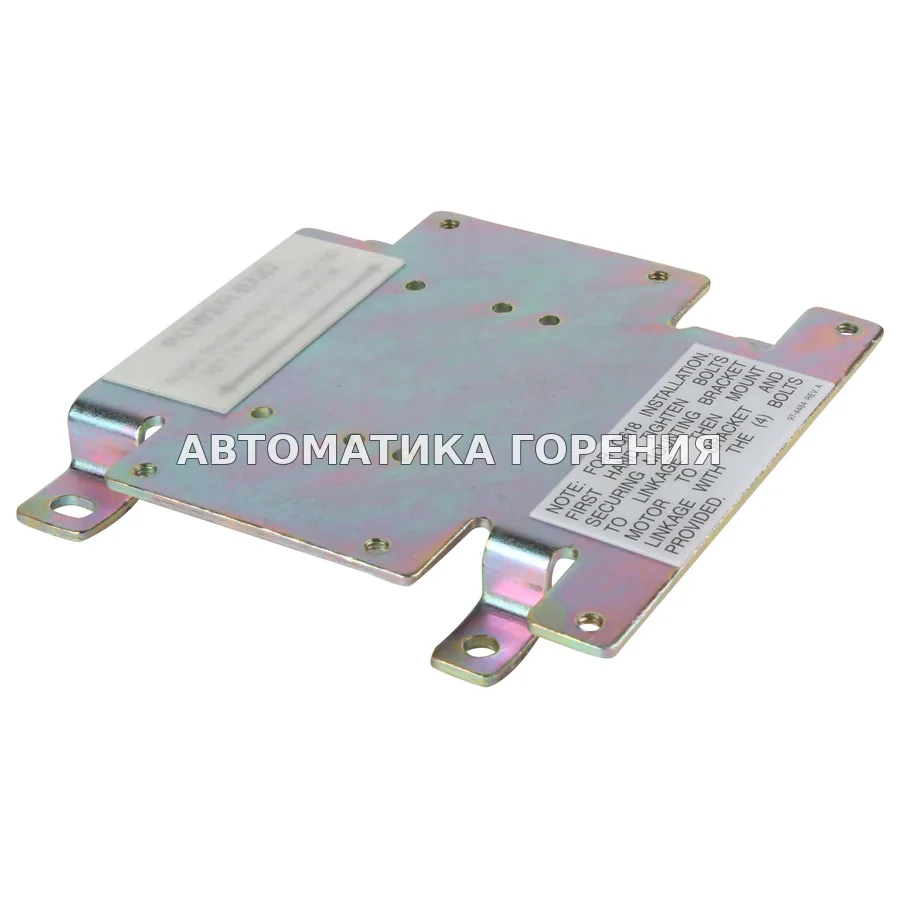

Кронштейн Honeywell 220738A для Modutrol IV 220738A/U для газовой горелки

Кронштейн Honeywell 220738A предназначен для установки и фиксации сервопривода Modutrol IV на фланце воздушной заслонки или корпусе горелки. Такие детали обеспечивают жёсткое крепление привода, передающего вращение на ось заслонки через систему рычагов и тяг. В наддувных горелках сервопривод с помощью кронштейна удерживается в правильном положении относительно воздушной заслонки и (на модуляционных моделях) газового дросселя, чтобы согласованно изменять подачу воздуха и топлива при регулировании мощности. От точности установки кронштейна зависит работа всей кинематической схемы горелки — люфт или перекос приводят к отклонению фактического положения заслонки от заданного и нарушению соотношения газ-воздух. При подборе кронштейна для замены в первую очередь проверяют соответствие посадочного места под сервопривод (у Modutrol IV свой рисунок крепёжных отверстий) и расстояние между осями — до вала заслонки и до точки крепления тяги. Геометрия кронштейна должна в точности повторять заводскую, иначе угол поворота заслонки не совпадёт с рабочим ходом привода. Устанавливают кронштейн на корпус горелки через прокладку (если предусмотрена) или напрямую, фиксируя винтами с контргайками от вибрации. После монтажа обязательно проверяют лёгкость хода заслонки и отсутствие заеданий на всём диапазоне углов, а затем выполняют настройку сервопривода по фактическому положению заслонки.
