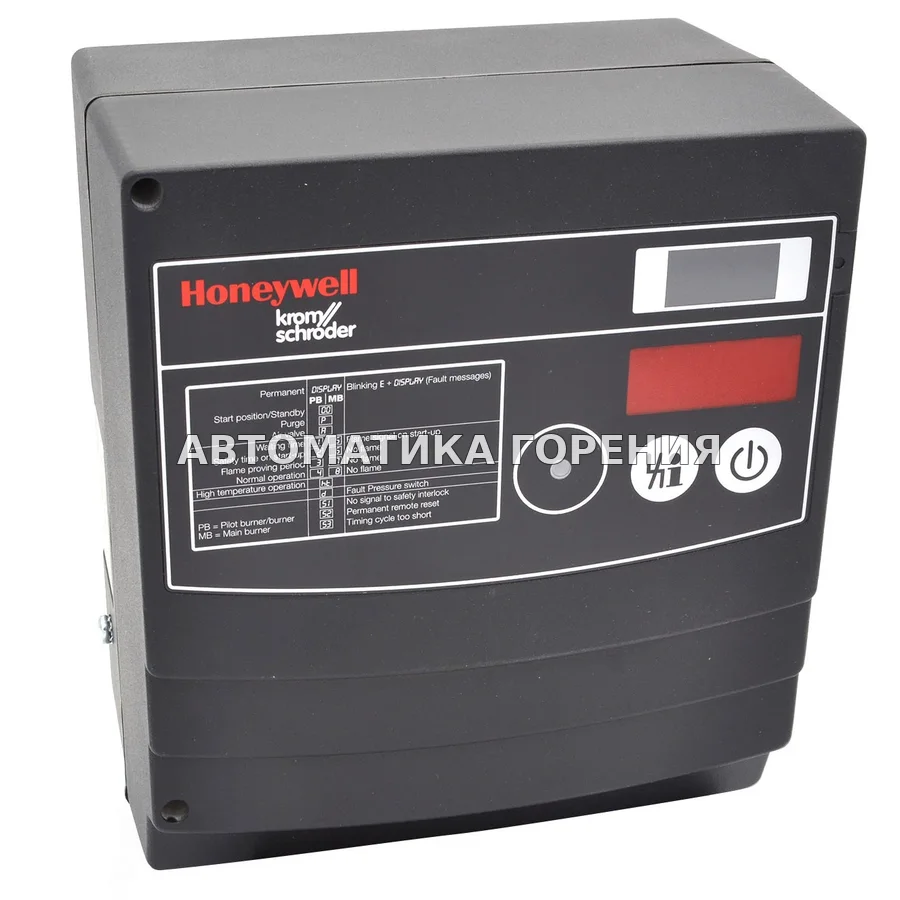

Топочный автомат Kromschroder BCU460W3P2C0D0000K1E0-/LM400WF0O0E1 88680262 для газовой горелки

<p>Топочный автомат Kromschroder 88680262 BCU 460W3P2C0D0000K1E0-/LM400WF0O0E1-.</p><p>Исполнение в корпусе для монтажа по месту. Управляет газовыми горелками с импульсным, модулируемым или ступенчатым регулированием, выполняет их розжиг и контроль. В непрерывном режиме пламя контролируется ионизационным методом или UV-контролем с датчиком UVD, в повторно-кратковременном режиме - UV-датчиком UVS. На дисплей выводятся состояние программы, параметры прибора и сигнал пламени. Предусмотрен ручной режим. Параметры диагностируются и настраиваются через оптический интерфейс в программе BCSoft. Прибор испытан и сертифицирован по типовому образцу ЕС, имеет допуски FM и EAC и допущен для систем до SIL 3 (соответствует PL e).</p><p>Технические параметры: серия: стандартное исполнение; напряжение питания: 230 В перем. тока, 50/60 Гц; трансформатор розжига: 8 кВ, 12 мА, ПВ 100 %; фланцевая плита: M32; блок контроля герметичности: нет; высокотемпературный режим: нет; функция входа: нет.</p><p>Запасные части к Krom Schroder 88680262 (4 шт.):</p><ul><li><a href="/products/kromschroder-74924876">74924876 Соединительный штекер BCU 4xx..K1 &times;1</a></li><li><a href="/products/kromschroder-74966089">74966089 LM 400WF0E1O0- (74926089) &times;1</a></li><li><a href="/products/kromschroder-74960707">74960707 Фланцевая плата BCU4xx P2 &times;1</a></li><li><a href="/products/kromschroder-74923417">74923417 TZI 8-12/100WZ (TRS812PCISOH2) &times;1</a></li></ul><p>Kromschroder 88680262 заменяет снятые с производства артикулы 88610022.</p><p>См. также видео &#171;Kromschr&ouml;der BCU 4 Series - топочный автомат нового поколения&#187; на немецком, английском или китайском языке.</p><p>Блок управления горелкой BCU 460/465 нового поколения объединяет в компактном металлическом корпусе топочный автомат, трансформатор розжига, режим Ручной/Автоматический, индикацию рабочих состояний и неисправностей, а также пользовательский интерфейс (HMI). Он заменяет предыдущую линейку изделий с тем же наименованием и подходит практически для любых многогорелочных применений в металлургии, керамической, пищевой и автомобильной промышленности.</p><p>Может применяться для промышленных горелок прямого розжига неограниченной мощности. Горелки могут быть с плавным или ступенчатым регулированием. Установка в непосредственной близости от контролируемой горелки упрощает интеграцию системы.</p><p>На промышленных печах он снижает нагрузку на центральную систему управления печью, беря на себя задачи, связанные с горелкой, - например, обеспечивает безопасный розжиг горелки при повторном пуске.</p><p>Управление воздухом в исполнениях BCU..F1 или F3 помогает системе управления печью решать задачи охлаждения, продувки и регулирования мощности. Блок управления горелкой имеет интерфейс, через который может управляться воздушная заслонка или сервопривод для ступенчатого или плавного регулирования мощности горелки.</p><p>Состояние программы, параметры устройства, коды ошибок, статистика и уровень сигнала пламени легко и удобно считываются на четырёхразрядном дисплее устройства.</p><p>Для пусконаладки, технического обслуживания и диагностики горелкой можно управлять вручную.</p><p>Управление энергопитанием по фазе снижает затраты на монтаж и прокладку кабеля. Клапаны и трансформатор розжига получают питание от фазы L1/источника питания BCU, минуя цепи защитных блокировок.</p><p>Контролируемые выходы сервопривода и клапанов размещены в съёмном силовом модуле LM 400, который при необходимости легко заменяется.</p><p>Силовой модуль LM 400 с подключениями для клапанов, сервопривода и настраиваемых сигнальных контактов</p><p>Благодаря опциональной встроенной системе контроля герметичности клапаны можно проверять на утечки по показаниям внешнего реле давления газа либо проверять, закрыты ли газовые клапаны.</p><p>При необходимости BCU может быть настроен на работу при высокой температуре и в режиме с пониженным выбросом NO_X. В режиме высокой температуры BCU может контролировать пламя косвенно, по температуре. Режим Low NO_X за счёт беспламенного горения значительно снижает термическое образование NO_X в высокоскоростных горелках с двухпозиционным регулированием.</p><p>С помощью программы BCSoft через опциональный опто-адаптер можно считывать с BCU параметры, результаты анализа и диагностическую информацию. Все действующие параметры сохраняются на встроенной чип-карте параметров. Чип-карту можно извлечь из старого устройства и вставить в новый BCU для переноса параметров, например при замене устройства.</p><p>С помощью шинного модуля BCM 400 блок управления горелкой поддерживает работу в среде IIoT. Через BCM блок BCU может подключаться к стандартизированной промышленной шине (PROFIBUS, PROFINET, EtherNet/IP или Modbus TCP). Подключение к промышленной шине позволяет управлять блоком BCU и контролировать его с помощью системы автоматизации (например, ПЛК), а также открывает широкие возможности визуализации процесса.</p>
