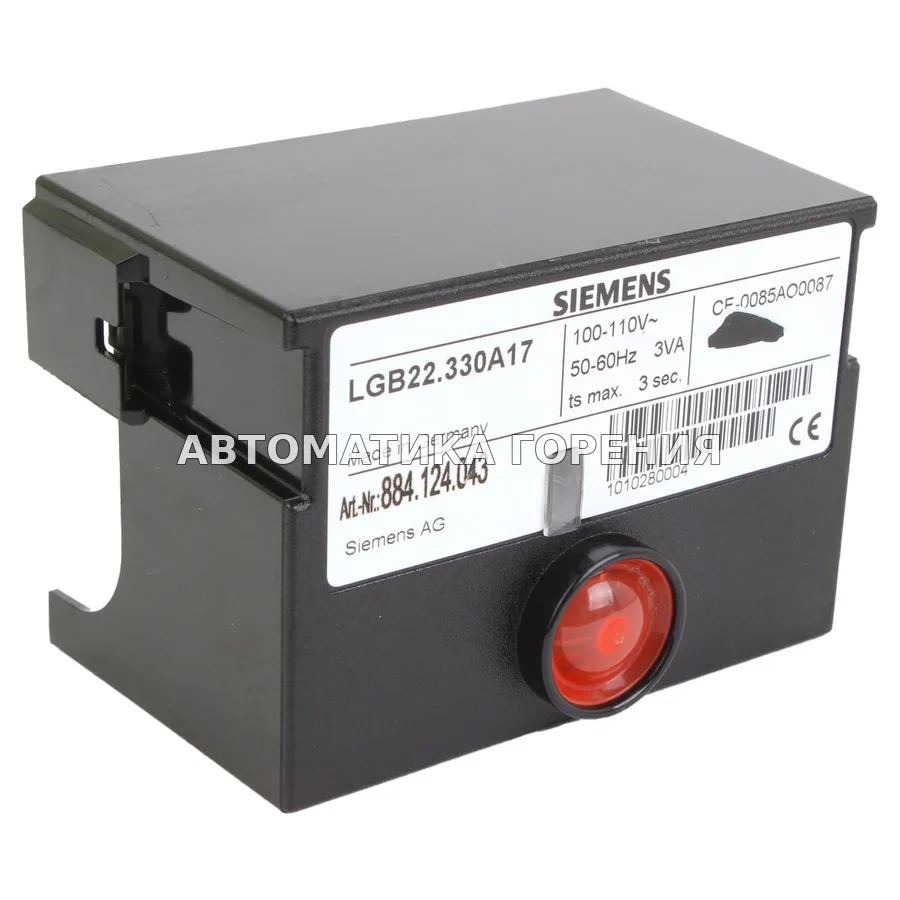

Топочный автомат Siemens 110V LGB22.330A17 для газовой горелки

Блок управления горением Siemens серии LGB (артикул LGB22.330A17) относится к типу топочных автоматов, управляющих полным циклом работы горелки: от продувки и розжига до контроля пламени и аварийного отключения. Такие блоки являются центральным элементом системы автоматики — они получают сигнал от термостата или контроллера, запускают вентилятор предпродувки, подают питание на трансформатор розжига, открывают газовые клапаны, а затем по сигналу датчика пламени (ионизационного электрода для газа или фотодатчика для жидкого топлива) подтверждают наличие факела в пределах безопасного времени. Если пламя не появилось или погасло в процессе работы, автомат блокирует подачу топлива и переходит в аварийный режим с ручным сбросом. Данный блок рассчитан на питание 110 В — это важно учитывать при подборе замены, поскольку большинство автоматов для европейского рынка работают от 230 В. Версия на 110 В применяется в оборудовании, рассчитанном на пониженное напряжение (например, в некоторых американских или специализированных установках). При замене необходимо убедиться, что параметры сети горелки соответствуют напряжению блока, иначе потребуется дополнительный трансформатор или замена всей цепи управления. Блоки Siemens серии LGB конструктивно выполнены в стандартном корпусе с разъёмом для подключения внешних цепей — датчиков, клапанов, трансформатора розжига и сигнальных ламп. Они не являются взаимозаменяемыми с автоматами других брендов (Honeywell, Brahma) без переделки схемы и разъёмов. Подбор ведётся строго по модели горелки или котла, так как алгоритм работы, временные уставки (время предпродувки, безопасного ожидания пламени) и логика выходов привязаны к конкретному артикулу. Также критичен тип топлива: для газа используется ионизационный контроль пламени, для жидкого — фотодатчик, и блоки обычно не универсальны. При установке нового блока важно проверить правильность подключения всех цепей безопасности — реле давления воздуха, газа, термостатов — и выполнить ручной сброс перед первым запуском.
