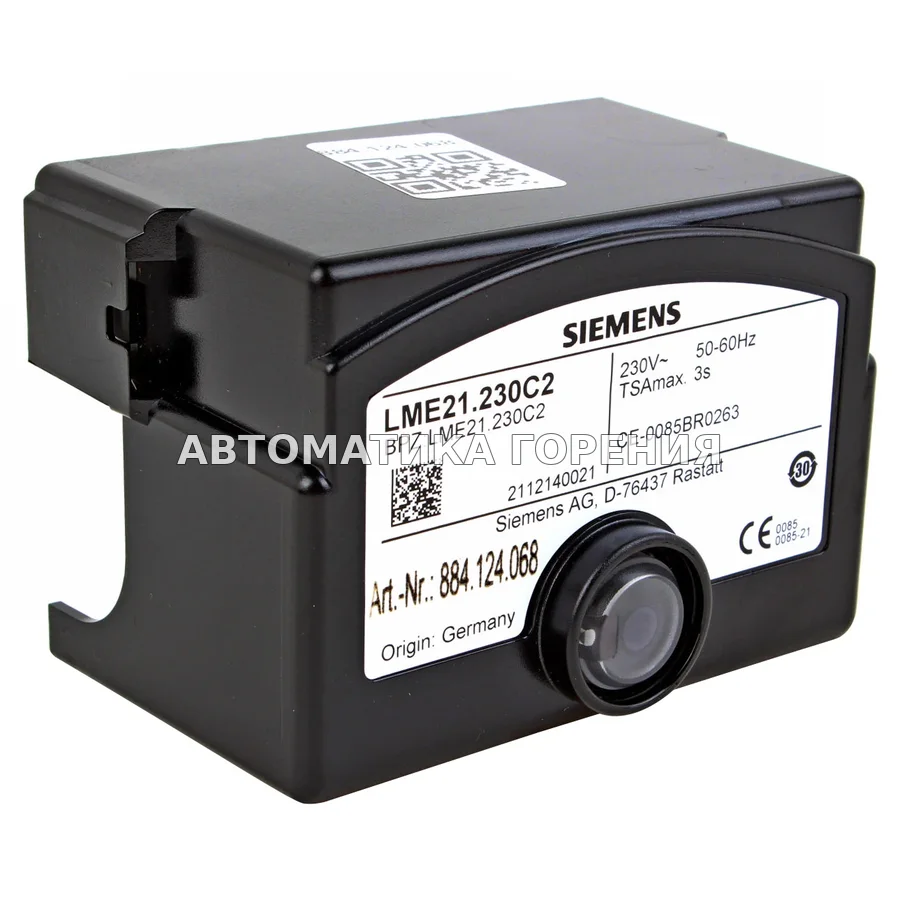

Топочный автомат Siemens LME21.230C2 для газовой горелки

Блок управления горением Siemens LME21.230C2 относится к категории топочных автоматов — устройств, которые управляют последовательностью работы горелки и контролируют безопасность на всех этапах. Такие блоки принимают сигнал от термостата или контроллера, запускают цикл предпродувки, подают питание на трансформатор розжига и газовые клапаны, а затем проверяют наличие пламени по сигналу датчика. Если пламя не появилось в заданное безопасное время или погасло во время работы, автомат немедленно перекрывает топливо и переходит в режим блокировки с ручным сбросом. Блоки этой серии используются как в одноступенчатых, так и в двухступенчатых и модуляционных горелках — конкретный тип регулирования определяется моделью. При подборе замены или нового блока ключевое значение имеет модель горелки и вид топлива. Для газовых горелок применяется ионизационный контроль пламени, для жидкотопливных — ультрафиолетовый фотодатчик. Кроме того, важно учитывать параметры безопасности: время предпродувки, длительность фазы розжига и настройки реле давления воздуха. Блок LME21 — один из распространённых типов в линейке Siemens, но каждый артикул имеет свою прошивку, поэтому при замене следует сверять номер детали с оригиналом. Внешняя проводка и разъёмы обычно стандартны, но перед установкой рекомендуется убедиться в соответствии схемы подключения. Если точный артикул заменить нечем, аналог подбирают по совместимости с горелкой, но без данных производителя этого делать не стоит — ошибка в типе блока может привести к неработоспособности или нарушению безопасности.
