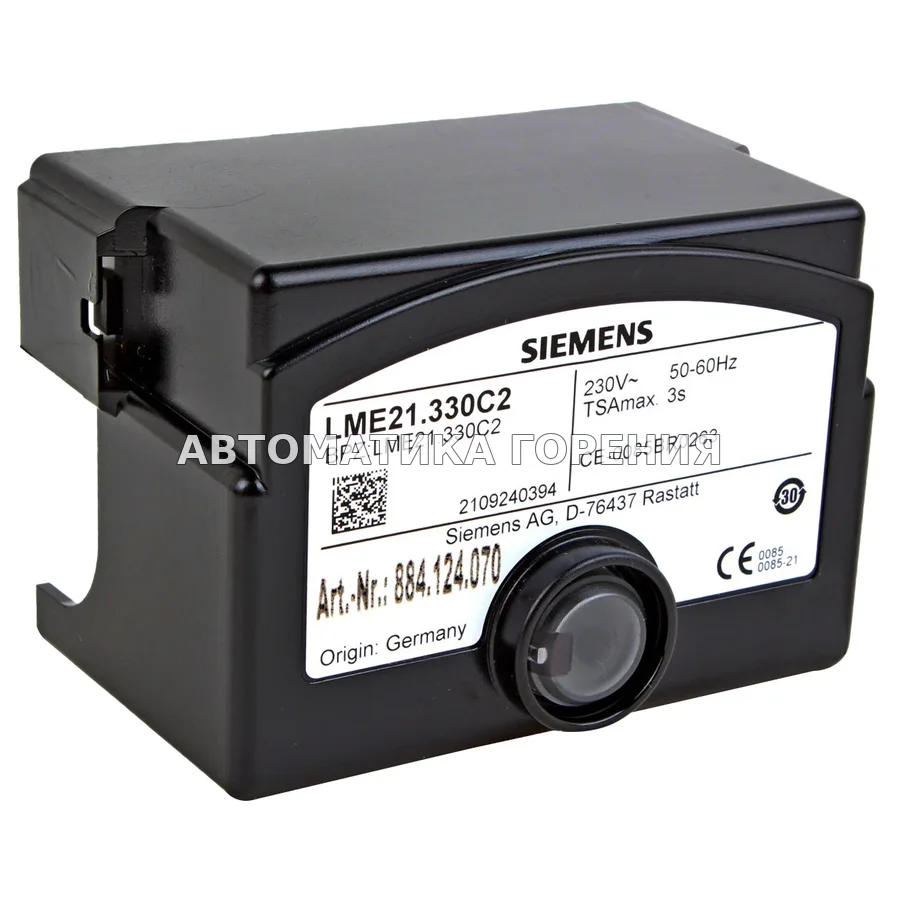

Топочный автомат Siemens LME21.330C2 для газовой горелки

Блок управления горением Siemens LME21.330C2 относится к категории топочных автоматов — устройств, которые управляют всем циклом работы горелки: от продувки и розжига до контроля пламени и аварийного отключения. Такие блоки принимают сигнал от термостата или датчика температуры, запускают вентилятор, проверяют наличие тяги через реле давления воздуха, подают питание на трансформатор розжига и открывают газовые клапаны. Главная задача — за безопасное время убедиться, что пламя стабильно (через ионизационный электрод для газа или фотодатчик для жидкого топлива), а при пропадании факела немедленно перекрыть топливо и заблокироваться. Серия LME — одна из распространённых линеек Siemens для автоматики горелок среднего класса. Блоки этого типа конструктивно объединяют в одном корпусе логику управления и релейные выходы, что упрощает монтаж в шкафу горелки. Подбор конкретного артикула ведётся строго по модели горелки или котла и виду топлива: для газовых установок требуется ионизационный контроль пламени, для жидкотопливных — фотодатчик, и между этими версиями есть разница в схеме подключения и времени безопасности. Замена блока на другую модификацию без сверки с документацией производителя недопустима. При замене блока управления Siemens LME21.330C2 важно проверить соответствие номиналов питающего напряжения (обычно 230 В, но уточнять по паспорту горелки) и конфигурацию выводов под конкретный комплект датчиков и исполнительных механизмов — реле давления воздуха, термостатов, сервопривода заслонки. Также необходимо сбросить возможную блокировку после подачи питания и, при первом запуске, выставить параметры времени продувки и чувствительности датчика пламени согласно настройкам горелки.
