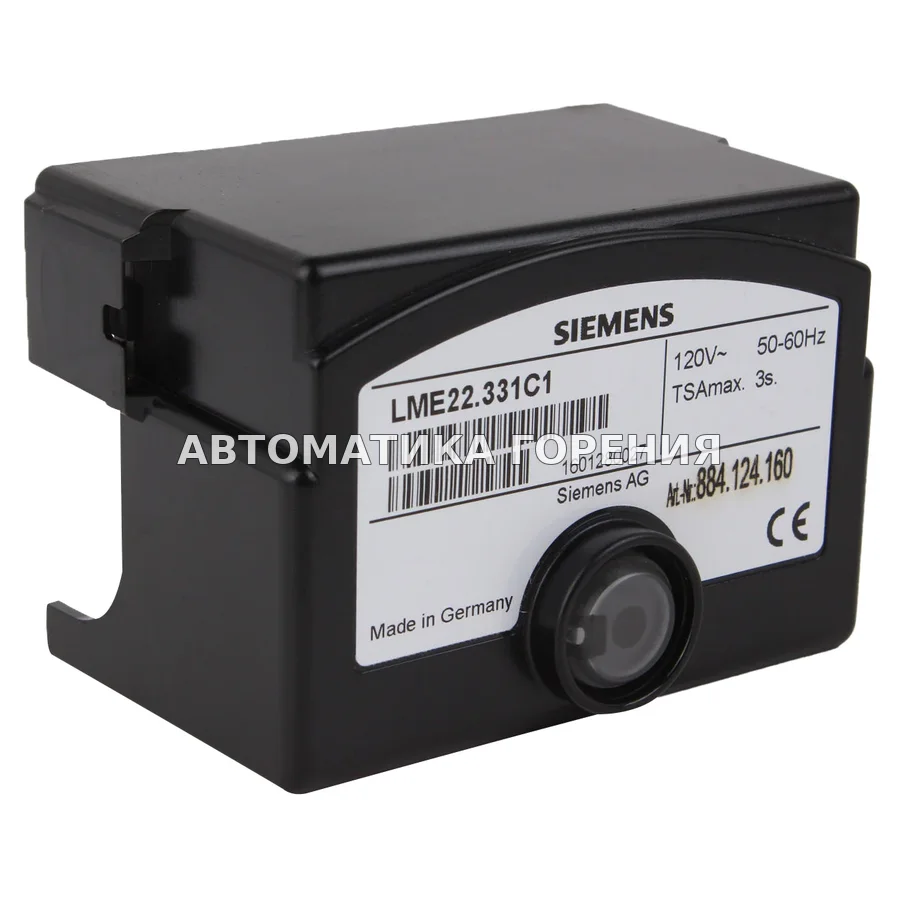

Топочный автомат Siemens LME22.331C1 для газовой горелки

Блок управления горением Siemens LME22.331C1 — это устройство из серии автоматических топочных автоматов, выполняющее роль центрального управляющего модуля горелки. Такие блоки отвечают за полный цикл работы: подачу команды на предварительную продувку, включение трансформатора розжига, открытие газового клапана после подтверждения воздушного потока, контроль наличия пламени в течение безопасного времени и отключение топлива при его исчезновении. При обнаружении неисправности блок переходит в аварийную блокировку, требующую ручного сброса. На корпусе предусмотрена кнопка, совмещённая с сигнальной лампой, для визуальной индикации состояния. Блоки управления горением этого типа подбирают строго по модели горелки или котла, а также по роду топлива. Для газовых горелок используется контроль пламени через ионизационный электрод, для жидкотопливных — через фотодатчик (УФ или инфракрасный). Конкретный артикул LME22.331C1 относится к исполнению, которое уже включает настройки времени, последовательности и чувствительности — эти параметры зашиты производителем и не меняются пользователем. При замене вышедшего из строя автомата необходимо убедиться в полном совпадении кода производителя и артикула, так как даже небольшие отличия в маркировке (например, изменение индекса) могут означать другую версию прошивки или диапазон рабочих напряжений. Производитель — Siemens, серия LME. Все блоки этой категории коммутируются с газовой рампой, реле давления воздуха, сервоприводом воздушной заслонки и внешним термостатом или контроллером котла. Напряжение питания и тип выходных сигналов (включение вентилятора, открытие клапанов) стандартизированы для большинства промышленных и полупромышленных горелок, но перед установкой всегда стоит сверить схему подключения конкретного автомата с проектной документацией.
