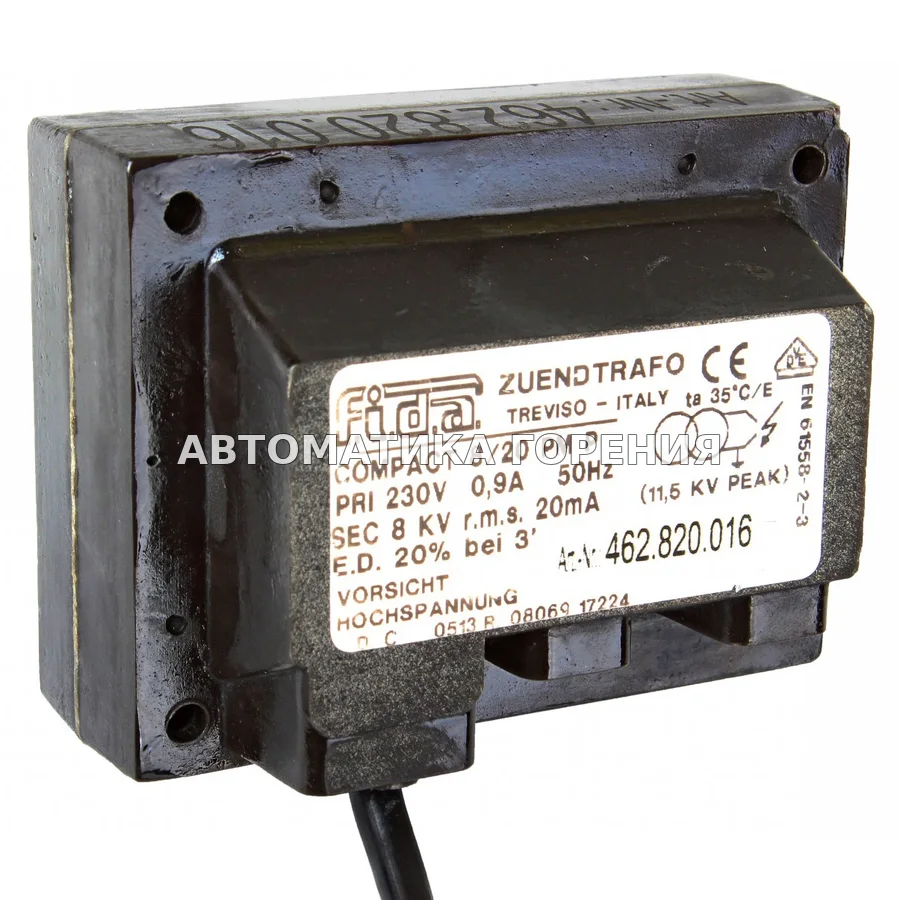

Трансформатор Fida Compact 8/20PM P TF084C02 для газовой горелки

Трансформатор Fida Compact 8/20PM P относится к группе трансформаторов розжига, которые применяются в горелочном оборудовании для образования искры на электродах розжига. Задача такого узла — преобразовать сетевое напряжение в высокое (обычно несколько киловольт), достаточное для пробоя воздушного промежутка между электродом и запальной горелкой или непосредственно в зоне факела. В автоматическом цикле горения трансформатор получает сигнал от топочного автомата: после завершения предпродувки и подтверждения наличия тяги автомат подаёт питание на первичную обмотку, на вторичной обмотке возникает высокое напряжение, и на электродах формируется искра. Одновременно или следом автомат открывает газовый клапан — топливо воспламеняется, и датчик пламени (ионизационный электрод или фотодатчик) контролирует его наличие. При подборе трансформатора розжига на замену необходимо учитывать несколько параметров. Первичное напряжение — чаще всего 230 В, но встречаются модели на 110 В (американские версии горелок) и реже на 24 В. Выходное напряжение и ток разряда должны соответствовать конструкции электродной системы и размеру запального промежутка. Также важны тип корпуса (степень защиты, габариты, способ крепления) и разъёмы — трансформатор должен механически встать на место старого и обеспечить надёжное электрическое соединение. Конкретный артикул Fida Compact 8/20PM P в обозначении может нести информацию о серии и выходных характеристиках, однако без документации производителя точное напряжение и мощность утверждать нельзя. Трансформатор работает в паре с высоковольтными электродами розжига, которые подключаются к его выходному кабелю, и с топочным автоматом, управляющим подачей питания. При диагностике неисправности розжига первым делом проверяют приход напряжения на первичную обмотку, целостность высоковольтного кабеля и состояние электродов. Отказ трансформатора проявляется отсутствием искры при работающем автомате. Замену следует проводить на деталь с аналогичными электрическими и монтажными характеристиками — информацию можно уточнить по маркировке на корпусе старого модуля.
