Горелка не выходит на вторую ступень: причины и какие детали менять

Переход на большую мощность не происходит либо потому, что команды нет, либо потому, что исполнительный узел её не отрабатывает. Сначала убеждаются, что регулятор дал команду, затем проверяют сервопривод воздушной заслонки и клапан второй ступени. Часто причина оказывается в уставке регулятора, а не в железе.

Смотреть детали
Газ это не та тема, где стоит спешить. Диагностику по этой странице можно провести самому, но работы с газовым трактом, заменой клапанов и настройкой автоматики выполняет специалист с допуском. Почувствовали запах газа: перекройте кран, проветрите, не включайте электроприборы и позвоните в аварийную службу по номеру 104.
Сначала бесплатно

Проверьте сами за 10 минут

Часть случаев закрывается без покупки деталей. Пройдите проверки по порядку: они сужают поиск и экономят деньги, даже если в итоге деталь всё-таки нужна.

01
Проверьте, приходит ли команда

Измеряют наличие сигнала на входе второй ступени. Нет команды, значит вопрос к регулятору и его уставке, а не к горелке.

02
Проследите ход сервопривода

Заедание кулачков и потеря обратной связи не дают заслонке дойти до положения большой мощности.

03
Проверьте питание катушки клапана второй ступени

Напряжение есть, клапан не открывается — вопрос к клапану, напряжения нет — к цепи управления.

04
Убедитесь, что хватает давления топлива

На большом расходе давление может проседать ниже уставки реле, и защита не даёт перейти на вторую ступень.

Причины

Что обычно виновато

Порядок примерно соответствует частоте: сверху то, что встречается чаще и стоит дешевле, снизу то, что меняют последним.

01
Сервопривод

Износ редуктора, потеря обратной связи, сбитая настройка кулачков.

Подобрать деталь 11
02

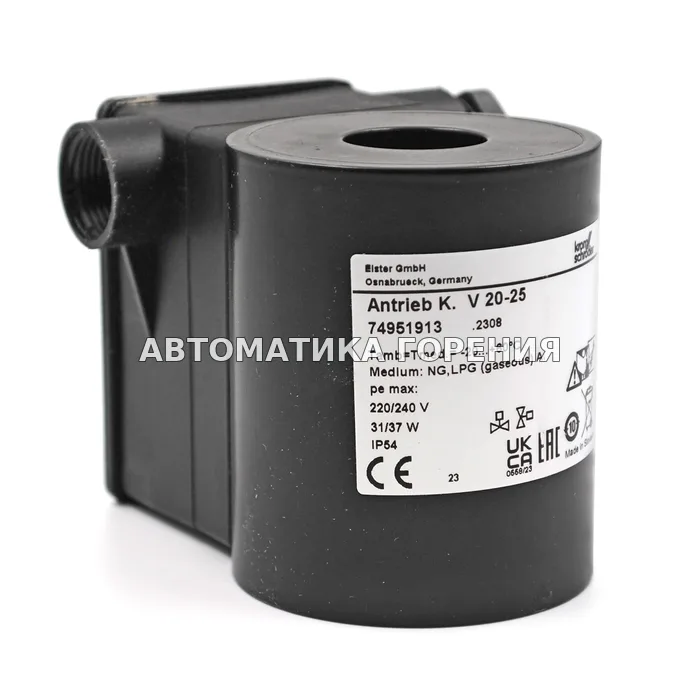

Клапан второй ступени и катушка

Не открывается по команде, обмотка в обрыве.

03
Реле давления газа

Отсекает переход при просадке давления на большом расходе.

Подобрать деталь 113
04
Блок управления и регулятор

Не выдаёт команду перехода: проверяется после исполнительных узлов.

Подобрать деталь 2
Каталог

Позиции по теме

Позиции найдены по названию. Совместимость с вашим оборудованием проверьте по документации и уточните у менеджера до оплаты.

Показать все результаты поиска
Вопросы

Что ещё спрашивают

Стоит ли настраивать кулачки самостоятельно?

Только с газоанализатором. Настройка соотношения топлива и воздуха на глаз приводит к перерасходу и сажеобразованию, а на газе ещё и к опасному режиму.

Вторая ступень включается и сразу отключается

Похоже на просадку давления топлива или на срабатывание защиты по воздуху после изменения положения заслонки.

Можно ли эксплуатировать горелку на одной ступени?

Кратковременно да, но мощности не хватит в пик нагрузки, а частые пуски ускоряют износ. Это временная мера до ремонта.
