Отказ 03

Реле давления газа отключает горелку: причины и какие детали менять

Реле давления газа снимает разрешение, когда давление вышло за уставку. Отказ бывает трёх видов: давление действительно просело, реле настроено неверно, либо неисправна сама мембрана или импульсная линия. Сначала измеряют фактическое давление манометром и сравнивают с уставкой, и только потом трогают реле.

Смотреть детали
Газ это не та тема, где стоит спешить. Диагностику по этой странице можно провести самому, но работы с газовым трактом, заменой клапанов и настройкой автоматики выполняет специалист с допуском. Почувствовали запах газа: перекройте кран, проветрите, не включайте электроприборы и позвоните в аварийную службу по номеру 104.
Сначала бесплатно

Проверьте сами за 10 минут

Часть случаев закрывается без покупки деталей. Пройдите проверки по порядку: они сужают поиск и экономят деньги, даже если в итоге деталь всё-таки нужна.

01
Измерьте давление на входе и после регулятора

Сравните с проектным и с уставкой реле. Просадка при выходе на полную мощность указывает на регулятор или фильтр, а не на реле.

02
Проверьте фильтр газа

Забитый фильтр даёт нормальное давление в покое и просадку под нагрузкой. Симптом выглядит как плавающий отказ.

03
Осмотрите импульсную трубку

Пережатая, забитая или отсоединённая трубка даёт реле ложную картину. Проверяется до вскрытия реле.

04
Сверьте уставку со шкалой

Уставку сбивают при наладке и забывают вернуть. Значение должно соответствовать проекту, а не памяти предыдущей смены.

Причины

Что обычно виновато

Порядок примерно соответствует частоте: сверху то, что встречается чаще и стоит дешевле, снизу то, что меняют последним.

01

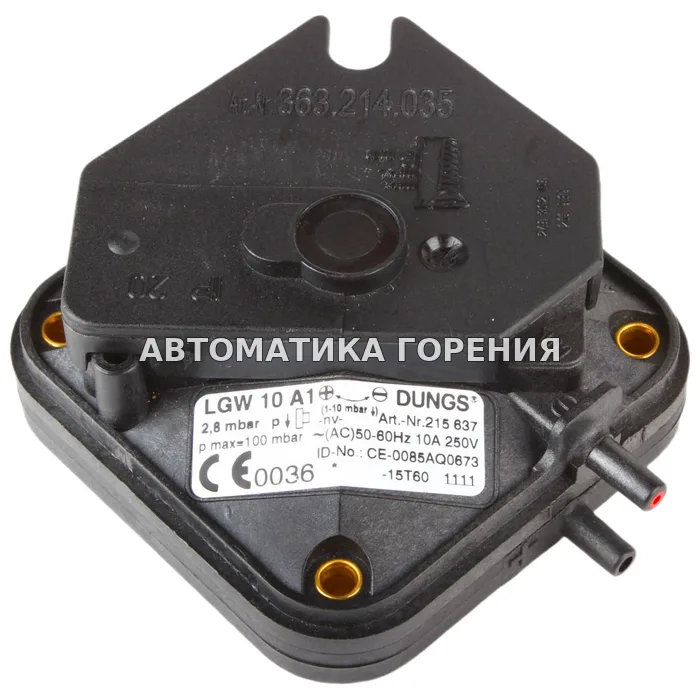

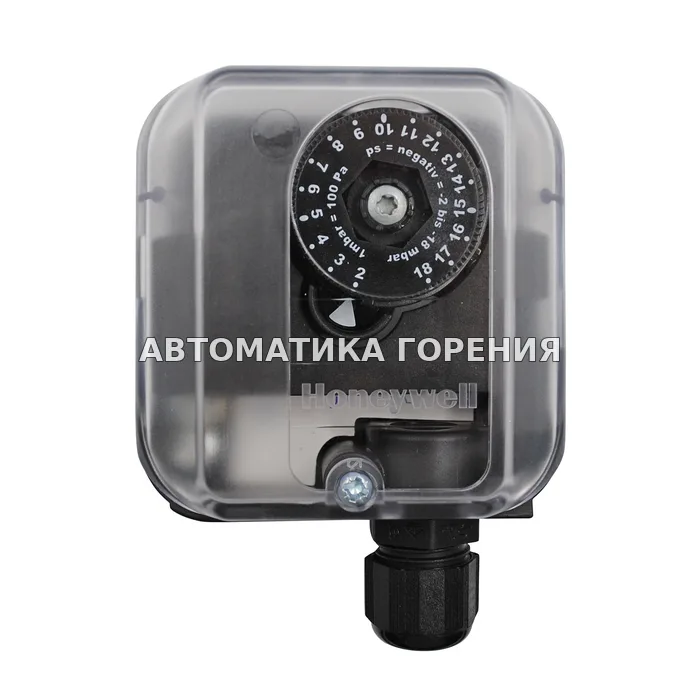

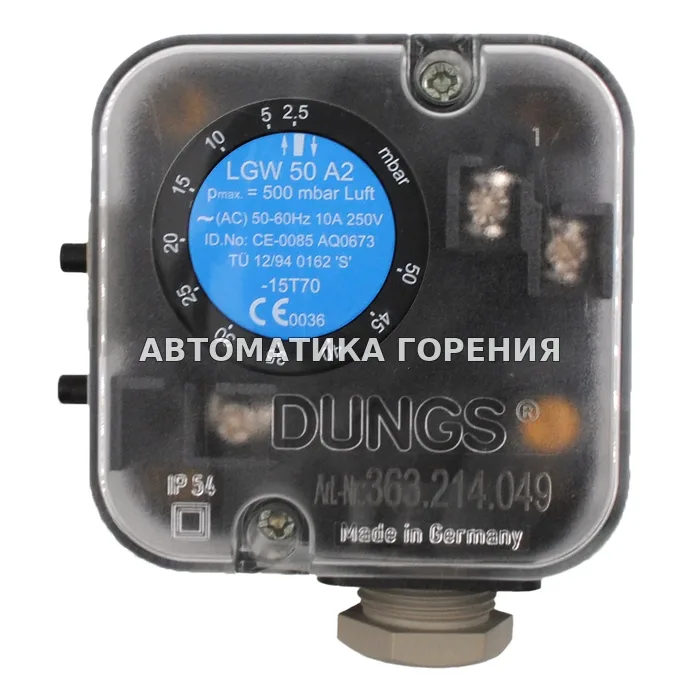

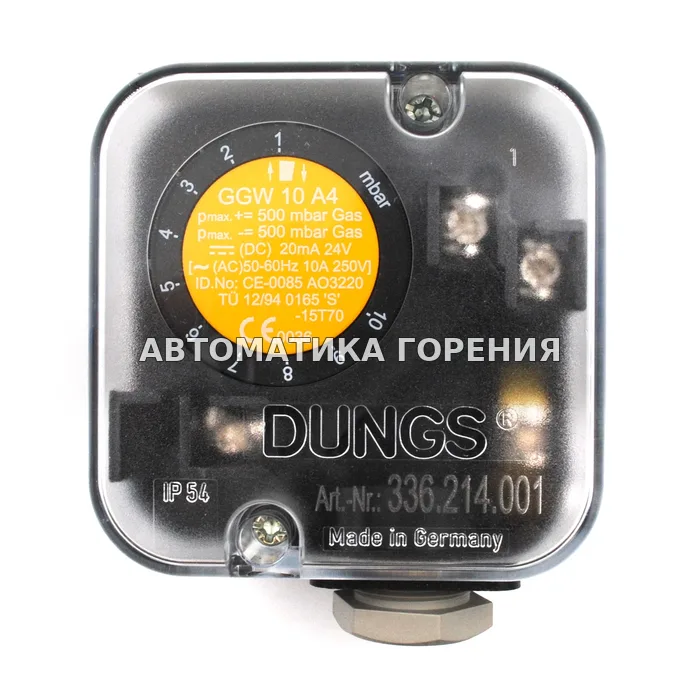

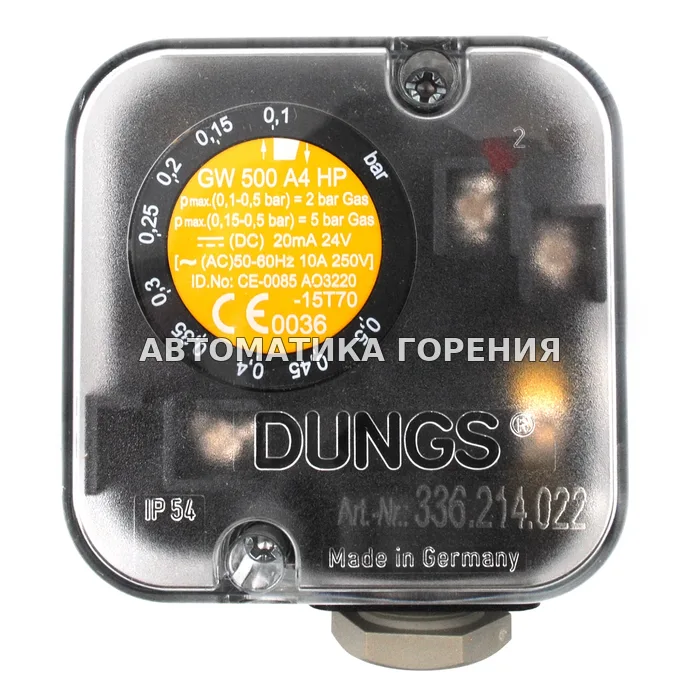

Реле давления газа

Порванная мембрана, залипший контакт, уход характеристики. Меняется на реле с тем же диапазоном и типом присоединения.

Подобрать деталь 113
02
Регулятор давления газа

Не держит выходное давление под нагрузкой: срабатывание реле лишь следствие.

Подобрать деталь 80
03
Газовый фильтр

Загрязнение даёт просадку на большом расходе.

Подобрать деталь 26
04
Ремкомплект регулятора

Мембраны и пружины регулятора изнашиваются, комплект дешевле узла целиком.

Подобрать деталь 3
Каталог

Позиции по теме

Позиции найдены по названию. Совместимость с вашим оборудованием проверьте по документации и уточните у менеджера до оплаты.

Показать все результаты поиска
Вопросы

Что ещё спрашивают

Реле можно заменить на другой диапазон?

Нет. Диапазон выбирается так, чтобы рабочая уставка лежала примерно в середине шкалы. На краю диапазона точность и повторяемость срабатывания падают.

Отключения происходят только на максимальной мощности

Классическая картина просадки давления: фильтр, регулятор или недостаточный диаметр подводящего трубопровода. Реле в этом случае исправно и работает верно.

Можно ли поднять уставку, чтобы прекратить отключения?

Нет. Уставка это защита, а не регулировка. Её изменение без проекта скрывает неисправность и снимает защиту с агрегата.
